Линейная измерительная шкала — датчик положения для фрезерных и токарных станков

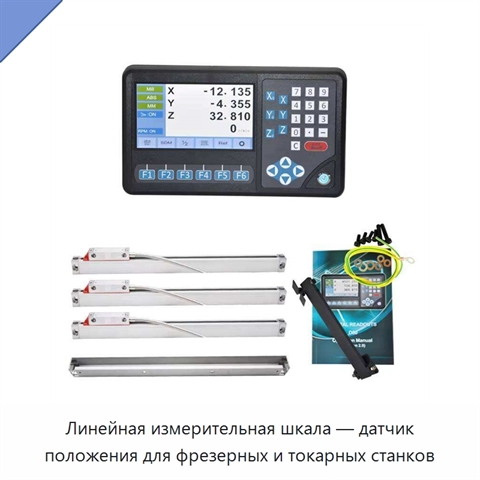

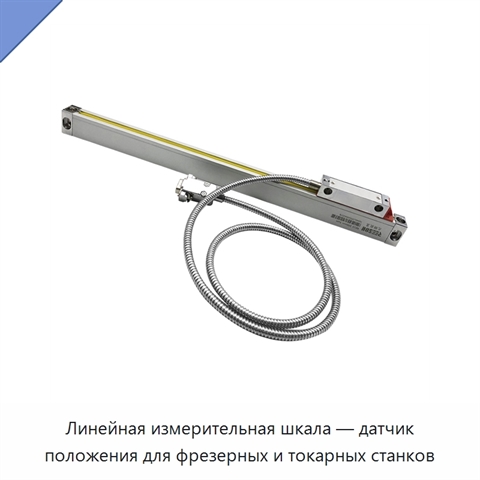

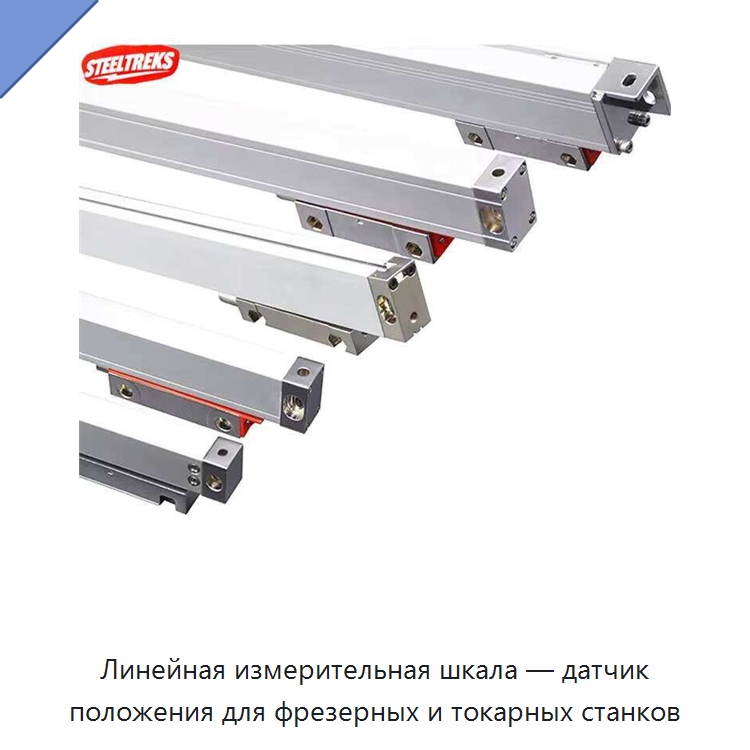

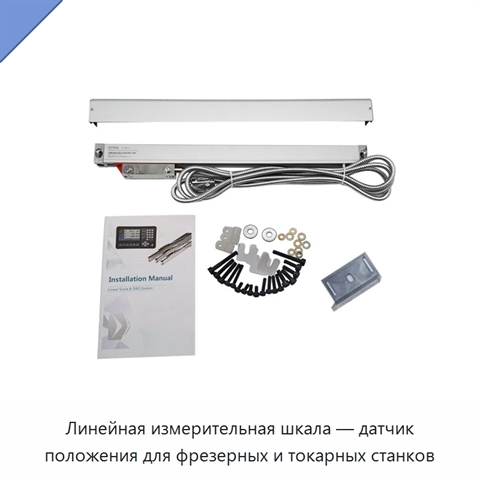

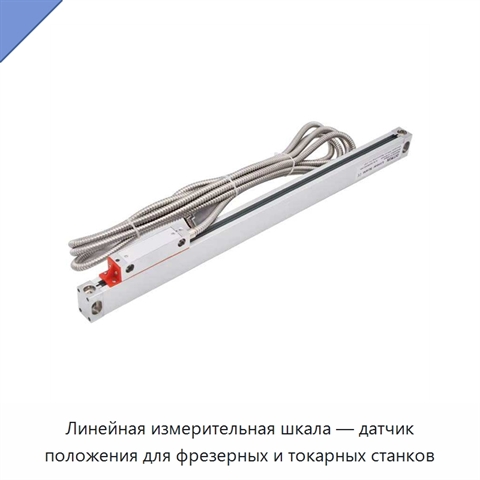

Линейная измерительная шкала представляет собой датчик линейного положения и работает совместно с устройством цифрового отсчёта, помогая определять координаты при обработке на станках. В измерительной системе применяется прецизионная стеклянная решётка с шагом 20 мкм. Значения разрешения составляют 0,1 / 0,5 / 1 / 5 / 10 мкм, а точность — 3 / 5 / 10 мкм при длине до 1 м и температуре 20 °C. Измерительная длина охватывает диапазоны 50–600 мм, 50–1100 мм и 50–3000 мм. Максимальная скорость отклика равна 60 м/мин, расстояние между опорными точками — 50 / 100 мм. Варианты поперечного сечения: 18 × 23 мм, 20,5 × 31 мм, 27 × 44 мм и 24 × 35 мм. Считывающая головка располагается вертикально или под углом 45°. Выходной сигнал выполнен на основе транзисторно-транзисторной логики. Для питания применяются напряжения 5 / 12 / 24 В. Подключение выполняется через 7-контактный разъём, длина кабеля составляет 3 или 5 м. Степень защиты шкалы — IP55. Комплект состоит из линейной шкалы, кожуха от пыли, руководства и принадлежностей.

Наименование производителя

Steeltreks Hand Tool High Accuracy Linear Scale Linear Positon Sensor With Durable Digital Readout DRO for Milling Lathe Machine
