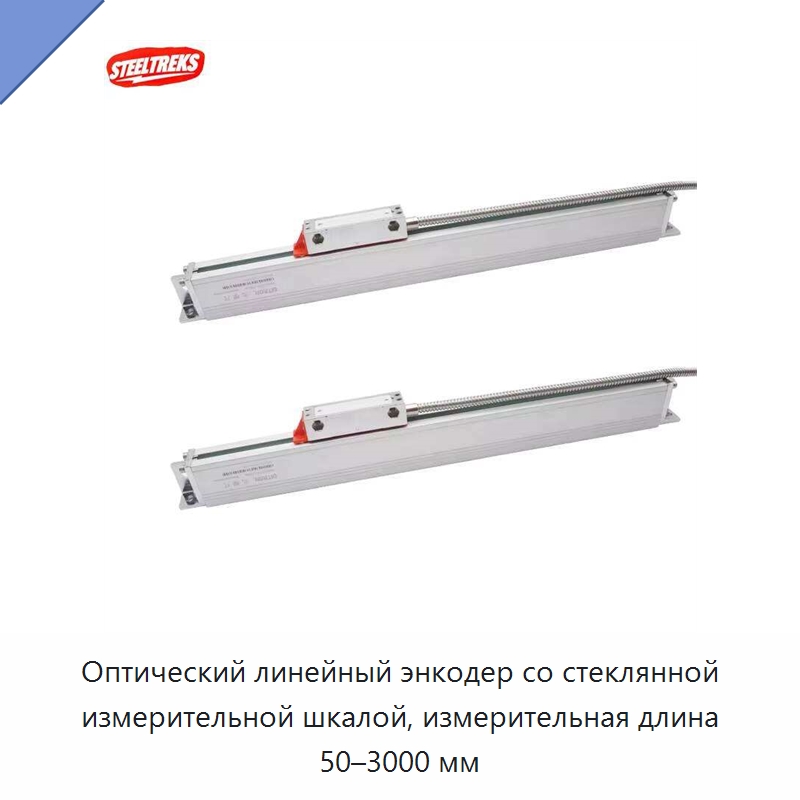

Оптический линейный энкодер со стеклянной измерительной шкалой, измерительная длина 50–3000 мм

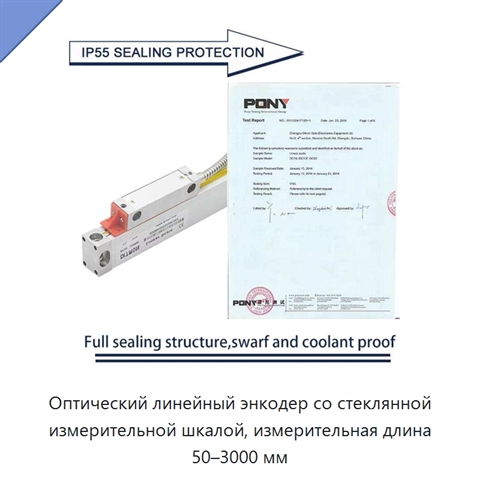

Оптический линейный энкодер со стеклянной измерительной шкалой работает совместно с устройством цифровой индикации и служит для определения положения при работе машин. Он также применяется в координатно-измерительном и другом измерительном оборудовании для высокоточных контрольных измерений. Выходной сигнал энкодера — 5 В ТТЛ. Стандартное исполнение имеет измерительную длину 50–1100 мм, сечение 20,5 × 31 мм и разрешение 0,1; 0,5; 1; 5 или 10 мкм. Узкое исполнение рассчитано на измерительную длину 50–600 мм, имеет сечение 18 × 23 мм и разрешение 0,5; 1; 5 или 10 мкм. Крупногабаритное исполнение охватывает измерительную длину 50–3000 мм, имеет сечение 27 × 44 мм и разрешение 0,1; 0,5; 1; 5 или 10 мкм. Общая длина стандартного исполнения равна измерительной длине плюс 133 мм, узкого — плюс 118 мм, крупногабаритного — плюс 155 мм. Точность составляет 5 мкм или 10 мкм/м. Энкодер работает при температуре от −10 до +60 °C, допускает скорость перемещения до 60 м/мин и имеет степень защиты ИП55. Опорные метки расположены с шагом 50 мм.
