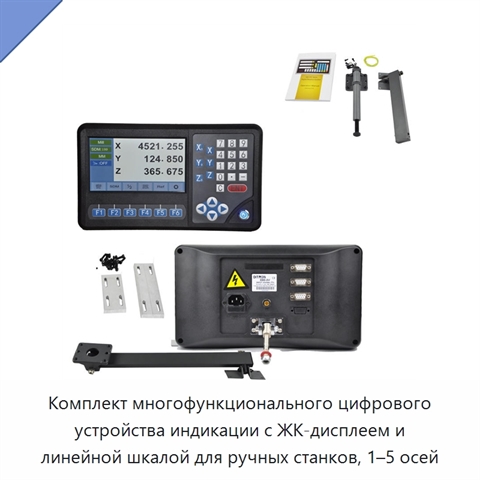

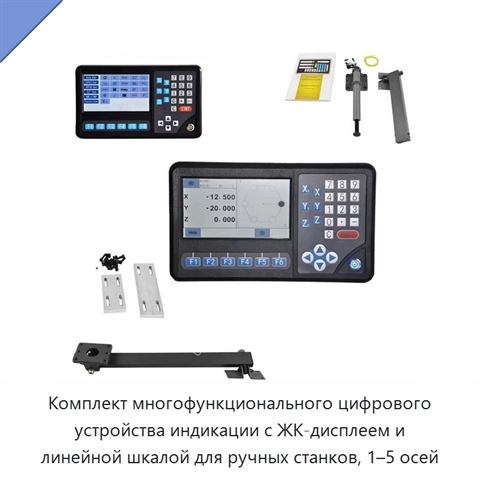

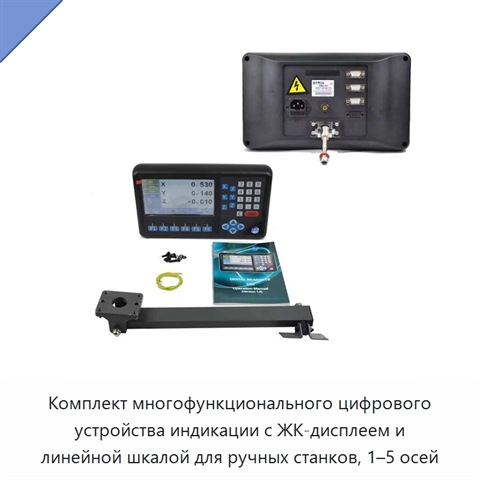

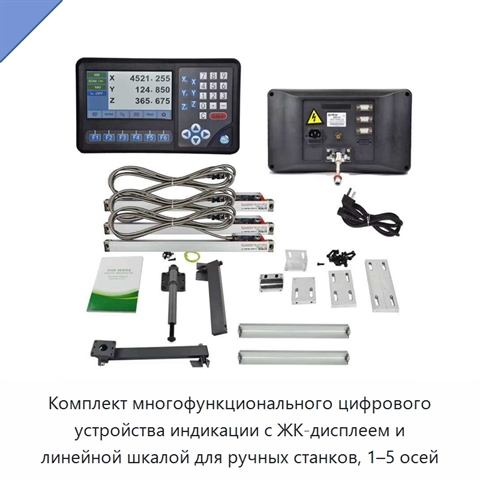

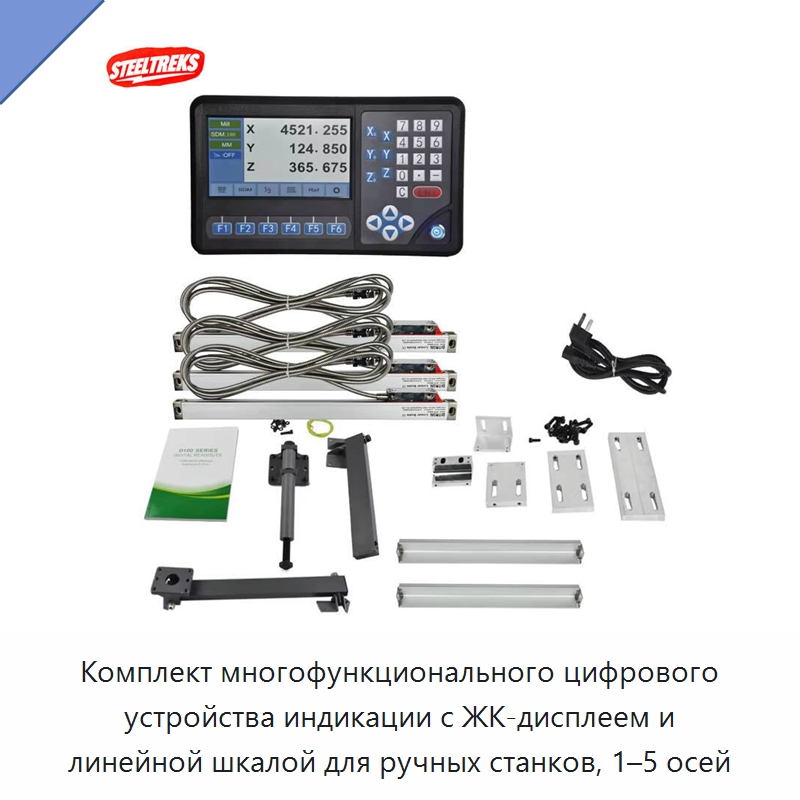

Комплект многофункционального цифрового устройства индикации с ЖК-дисплеем и линейной шкалой для ручных станков, 1–5 осей

Комплект цифрового устройства индикации с жидкокристаллическим дисплеем и линейной растровой шкалой рассчитан на работу с ручными станками и поддерживает от одной до пяти осей. Устройство питается переменным током напряжением 80–260 В и частотой 50–60 Гц, потребляемая мощность составляет 20 В·А. В качестве входного используется сигнал ТТЛ с коэффициентом умножения 4×. Линейная шкала питается напряжением +5 В; шаг растра может составлять 0,04, 0,02 или 0,01 мм, а сдвиг фаз выходных сигналов равен 90°. Поддерживается разрешение 10, 5, 1, 0,5 или 0,1 мкм. Управление осуществляется кнопками лёгкого нажатия. Устройство поддерживает 200 вспомогательных нулевых точек, калькулятор гаммы для фрезерного станка, память при отключении питания, линейную и нелинейную компенсацию погрешностей, функцию работы с точками, а также метрический и дюймовый режимы. Функции обработки охватывают расположение отверстий по окружности для фрезерных и электроэрозионных станков, наклонную обработку, компенсацию инструмента и обработку уклонов для фрезерных станков, измерение конусности для токарных станков, обработку радиусных дуг R и электроэрозионную обработку. Для токарного станка поддерживается магазин на 200 инструментов.

Наименование производителя

Steeltreks Hand Tools DITRON 2/3/4/5 Axis LCD Multi-function Digital Readout DRO Linear Scale Kit for All Manual Machines Tools
