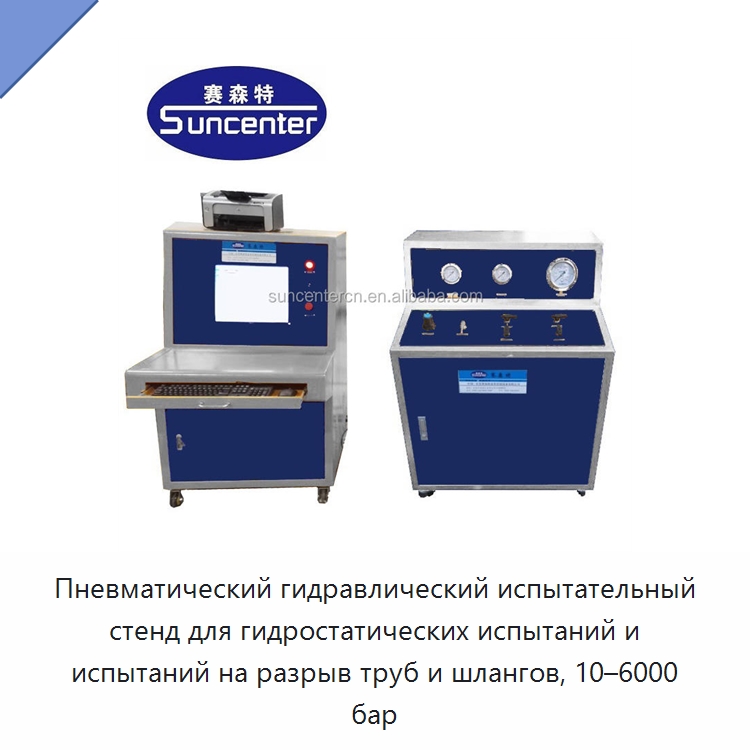

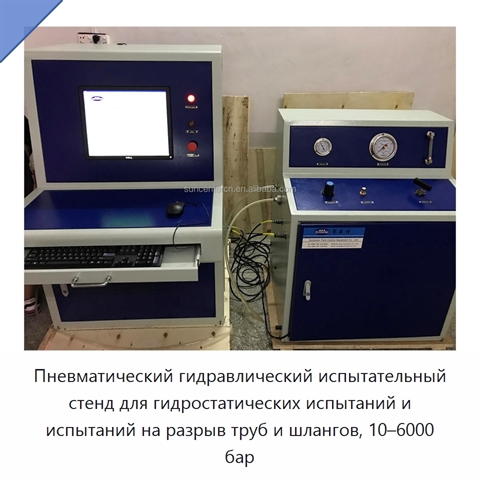

Пневматический гидравлический испытательный стенд для гидростатических испытаний и испытаний на разрыв труб и шлангов, 10–6000 бар

Пневматический гидравлический испытательный стенд служит для гидростатических испытаний, испытаний на разрыв, герметичность и импульсное давление труб, шлангов, рукавов, клапанов, датчиков, цилиндров, манометров, сосудов под давлением и соединительных элементов. Испытательной средой могут быть вода, масло, воздух или газ. Диапазон испытательного давления составляет 0–600 МПа (0–90000 psi), максимальное рабочее и выходное давление достигает 640 МПа (6400 бар), точность испытаний — ±0,5 % полной шкалы, диапазон выдержки времени — 0–999 ч, выходной расход — 7,69 л/мин. Жидкостный насос приводится чистым сжатым воздухом давлением 3–8 бар и не требует подключения к электрической сети. Выходное давление задается регулятором приводного воздуха. После достижения заданного давления насос автоматически останавливается, а выходное давление остается на установленном уровне; насос вновь запускается при небольшом падении выходного давления или повышении давления приводного воздуха. Испытательный и приводной контуры разделены, а трубопроводы выполнены с несварными соединениями. Насос устанавливается на бак из нержавеющей стали в закрытом компактном шкафу; манометры, клапаны и регуляторы давления размещаются на панели. В состав стенда входят пневматический жидкостный насос высокого давления, трубопровод высокого давления, система управления и рабочая система. Доступны ручное управление, управление от ПЛК и компьютерное управление. При компьютерном управлении можно задавать время заполнения водой и удаления воздуха, продолжительность выдержки под давлением и продувки, одно- или многоступенчатый режим испытания и скорость повышения давления, а также отображать кривые, сохранять результаты и печатать отчеты. Во время испытания действует автоматическая компенсация давления, а после разрушения образца система останавливается при его быстром падении. Защитный шкаф с закаленным стеклом и специальным экраном защищает оператора и оборудование. Размер основного шкафа — 140 × 150 × 100 см.

Наименование производителя

Suncenter 10 bar -6000 bar Hydraulic Pressure Tester for Pipes/hose/tube/guage/sensor, Hydrostatic and Burst Testing Machine for PVC/PP-R/PP Pipes
