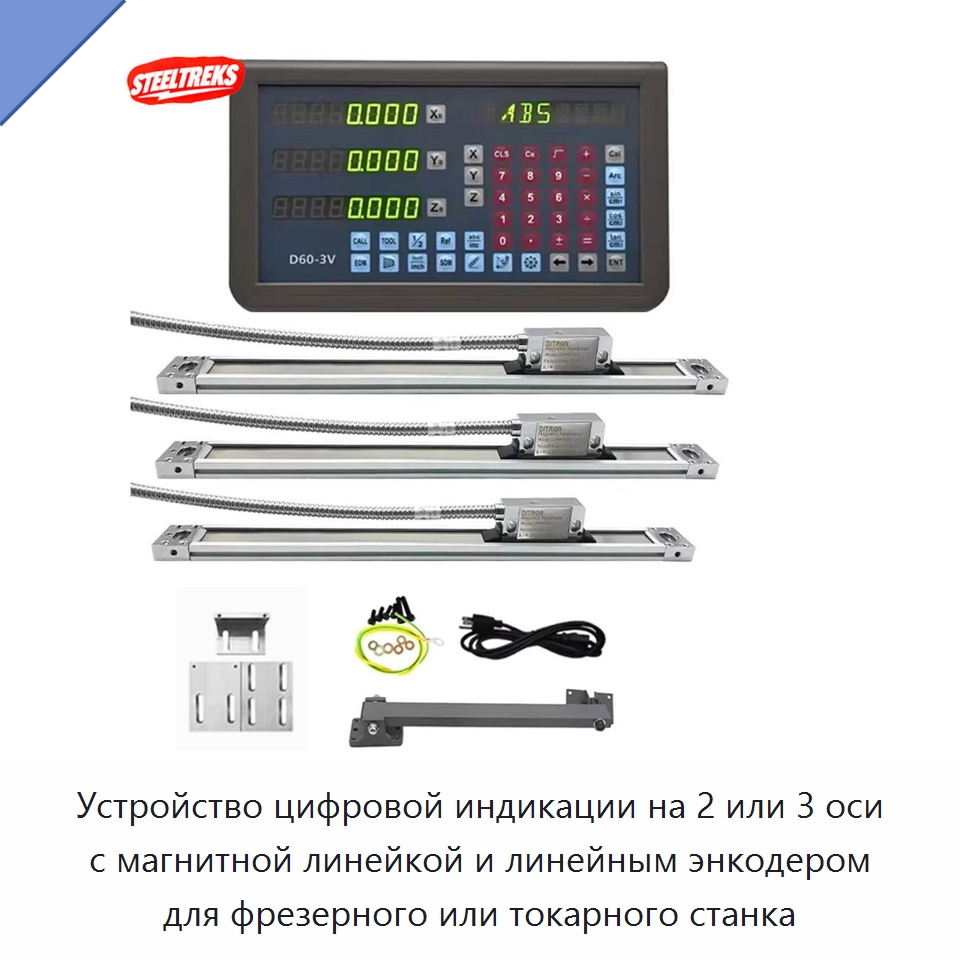

Устройство цифровой индикации на 2 или 3 оси с магнитной линейкой и линейным энкодером для фрезерного или токарного станка

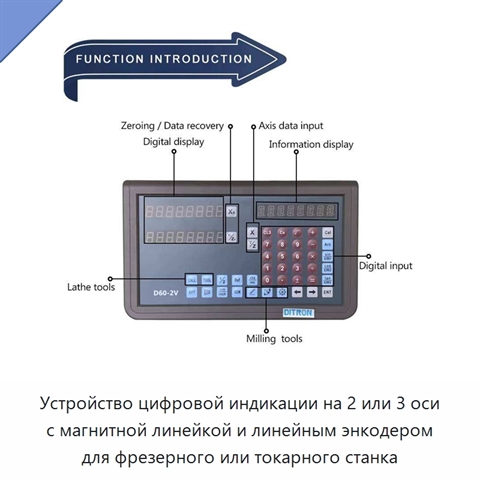

Устройство цифровой индикации предназначено для работы с магнитной линейкой и линейным энкодером на фрезерном или токарном станке. Оно отображает координаты по двум или трём осям на восьмиразрядном дисплее с зелёными светодиодами. Вход рассчитан на сигнал 5 В ТТЛ с частотой до 4 МГц. Потребляемая мощность составляет 15 Вт, частота питания — 50–60 Гц, рабочая температура — от −10 до +60 °С. Габариты алюминиевого корпуса составляют 300 × 180 × 70 мм. Для управления используется механическая клавиатура. Доступны варианты разрешения 0,1; 0,2; 0,5; 1; 2,5 и 5 мкм. Устройство выполняет обнуление и восстановление данных, ввод значений, переключение между метрическими и британскими единицами, выбор направления счёта и энкодера, а также линейную и нелинейную компенсацию. Поддерживаются абсолютный и относительный режимы координат, центрирование относительно опорной точки, сохранение данных после отключения питания, калькулятор и цифровая фильтрация. Память рассчитана на 200 наборов координат и 200 наборов инструмента. Предусмотрены измерение конуса и суммирование осей. Ресурс включений и выключений превышает 100000 циклов. Для линейки с ходом 200 мм общая длина может составлять 318, 333 или 355 мм. Плёночное покрытие окон улучшает различимость показаний, а высокая степень интеграции обеспечивает стабильную работу. Устройство соответствует требованиям европейской безопасности и ограничения опасных веществ.

Наименование производителя

STEELTREKS Hand Tools Dro 2 3 Axis Digital Readout Display Magnetic Scale Linear Encoder Sino Ruler for Milling Lathe Machine
