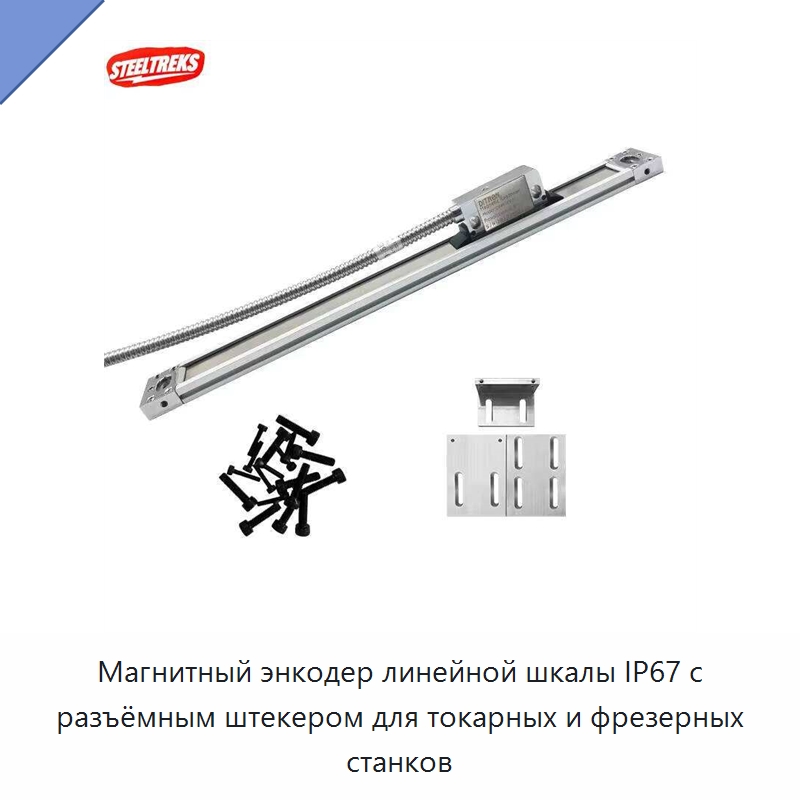

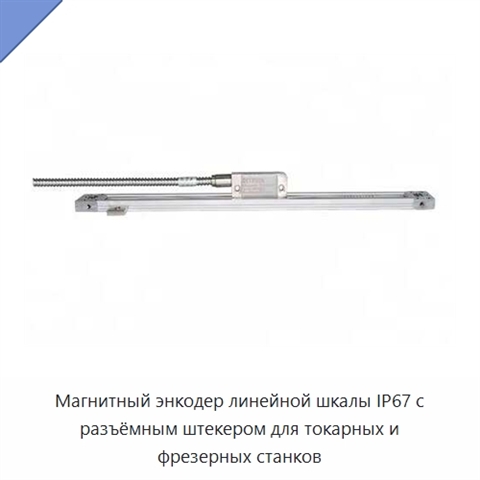

Магнитный энкодер линейной шкалы IP67 с разъёмным штекером для токарных и фрезерных станков

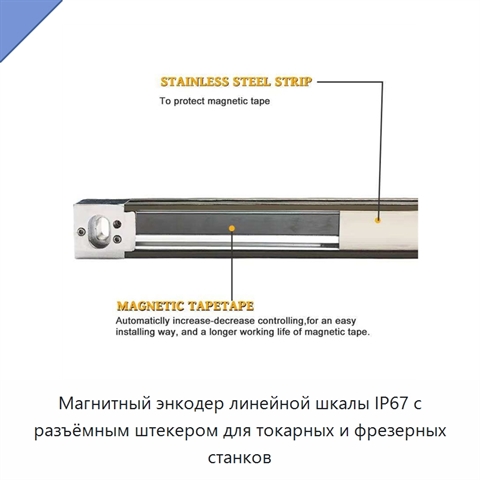

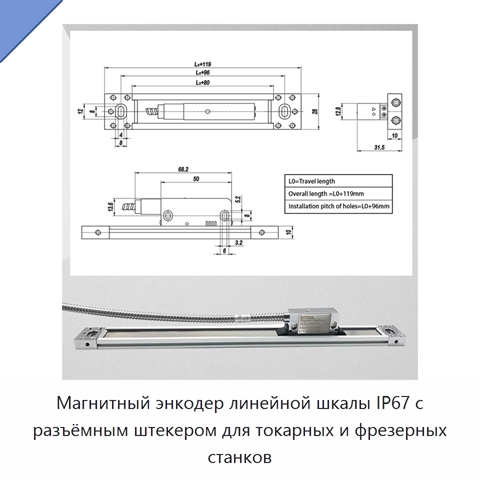

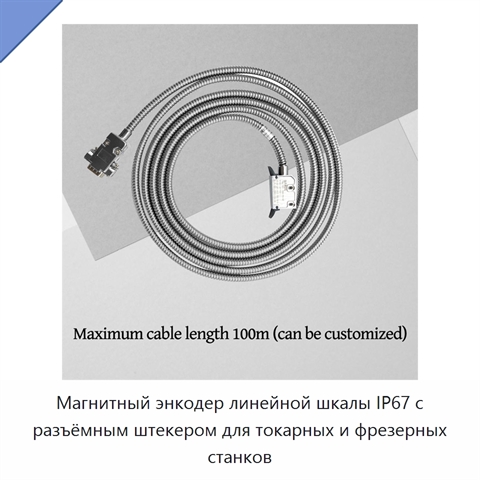

Магнитный энкодер линейной шкалы предназначен для токарных и фрезерных станков и имеет степень защиты IP67. Напряжение питания составляет 4,7–7,5 В, потребляемый ток — 35 мА, а диапазон защиты от обратной полярности и перенапряжения — −20…+20 В. Энкодер формирует выходной сигнал уровня ТТЛ; уровень высокого и низкого выходного сигнала составляет 0,5 В при токе 20 мА. Падение напряжения в кабеле достигает около 4,8 мВ/м без нагрузки и около 12,5 мВ/м при нагрузке 120. Рабочая температура находится в пределах −10…+80 °C, температура хранения — −40…+85 °C. Разрешение составляет 0,01, 0,005 или 0,001 мм, точность — 0,02 мм/м, повторяемость — 1 импульс. Диапазон измерительной длины равен 50–6000 мм, максимальная длина кабеля — 200 м, сечение корпуса — 33 × 20 мм. Автоматическая регулировка усиления сочетается с максимальным зазором 3 мм между считывающей головкой и магнитной лентой. При разрешении 5 мкм максимальная скорость составляет 150 м/мин. Для установки и регулировки используется красно-зелёная светодиодная индикация. Предусмотрены тонкая и стандартная считывающие головки с разрешением 5 мкм, защита от неправильного подключения проводов на уровне 0,5 В и разъёмный штекер.

Наименование производителя

Steeltreks Hand Tools Sino Magnetic Scale/Magnetic Scale Encoder IP67 Protection DB9 Connector Plug for Lathe Milling Machines
