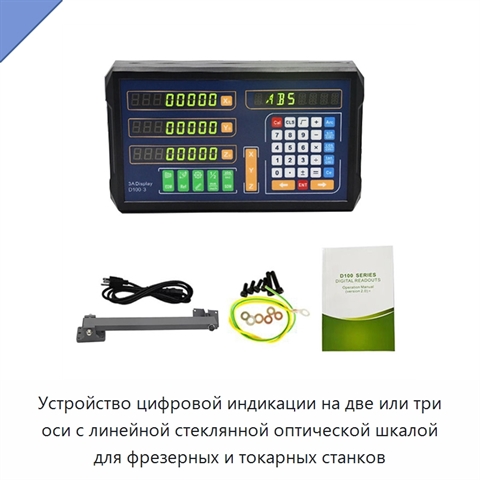

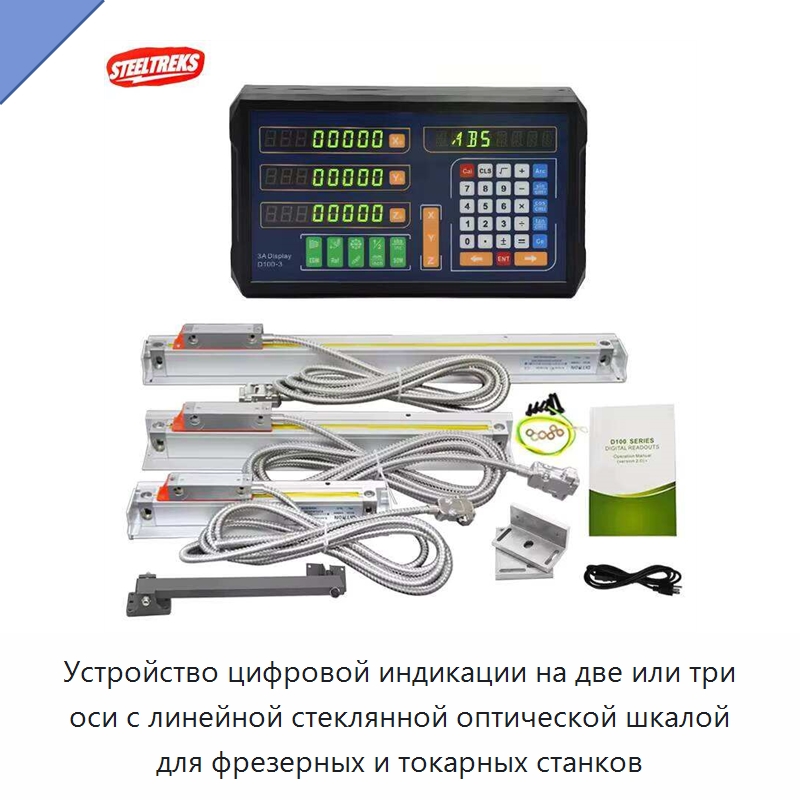

Устройство цифровой индикации на две или три оси с линейной стеклянной оптической шкалой для фрезерных и токарных станков

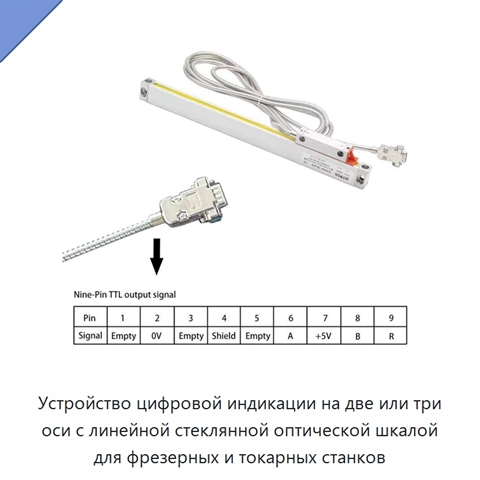

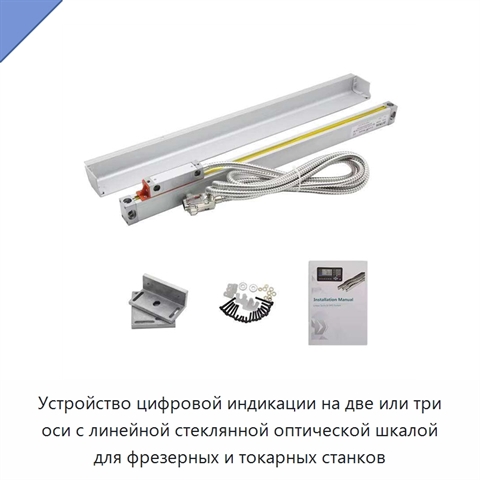

Устройство цифровой индикации отображает координаты по двум или трём осям и работает с линейной стеклянной оптической шкалой. Входной сигнал составляет 5 В ТТЛ, максимальная входная частота — 4 МГц. Потребляемая мощность равна 15 Вт, частота питающей сети — 50–60 Гц, рабочая температура — от −10 до +60 °C. Разрешение устройства индикации настраивается на 0,1; 0,2; 0,5; 1; 2; 2,5; 5 или 10 мкм. Доступны обнуление, восстановление данных, ввод координат, отображение значений в метрической и британской системах единиц, сохранение данных после отключения питания, выбор энкодера, настройка разрешения и направления счёта. Устройство выполняет линейную и нелинейную компенсацию, переключается между абсолютным и инкрементным отсчётом, сохраняет 200 наборов координат и данные референтной шкалы. Предусмотрены калькулятор, функция деления пополам и спящий режим. Дополнительные операции охватывают измерение конуса, преобразование радиуса и диаметра, работу с простым и сглаженным радиусом, суммирование координат двух осей для трёхосевых токарных станков и цифровую фильтрацию. Измерительная длина линейной шкалы составляет 50–600, 50–1100 или 50–3000 мм, а её разрешение — 0,1; 0,5; 1; 5 или 10 мкм. Доступные сечения профиля равны 18 × 23, 20,5 × 31 и 27 × 44 мм. Точность линейной шкалы составляет 3, 5 или 10 мкм/м, максимальная скорость перемещения — 60 м/мин, опорные точки расположены с шагом 50 мм. При ходе 200 мм общая длина может составлять 333, 318 или 355 мм.

Наименование производителя

Steeltreks Hand Tools 2/3 Axis Digital Readout Display with Linear Glass Scale Optical Grating Ruler for Milling Lathe Machine
