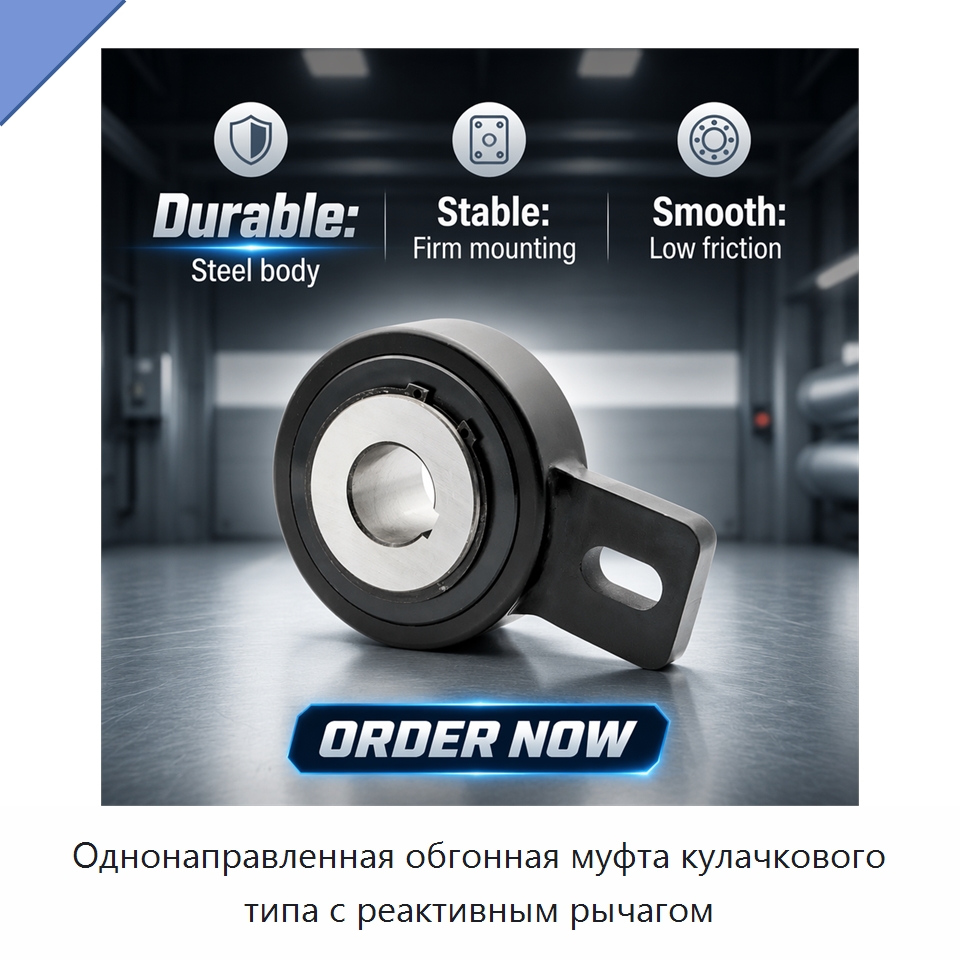

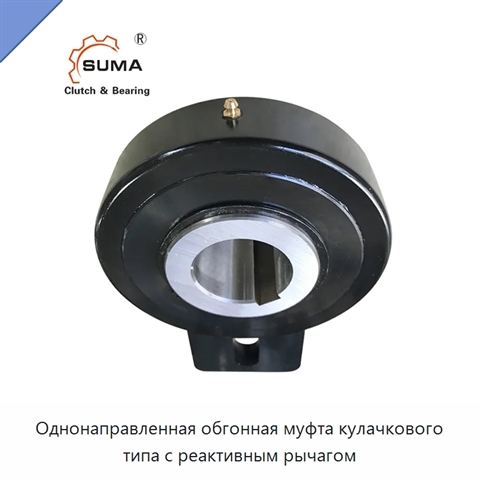

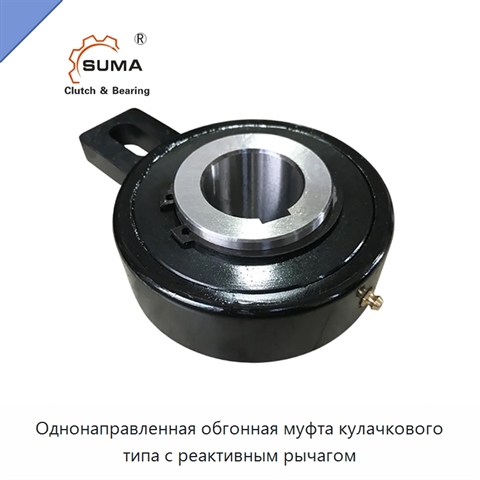

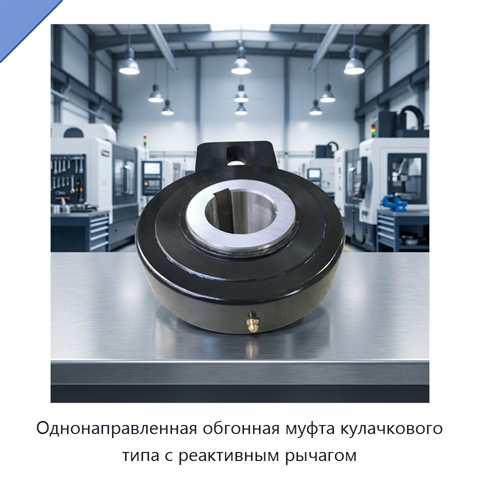

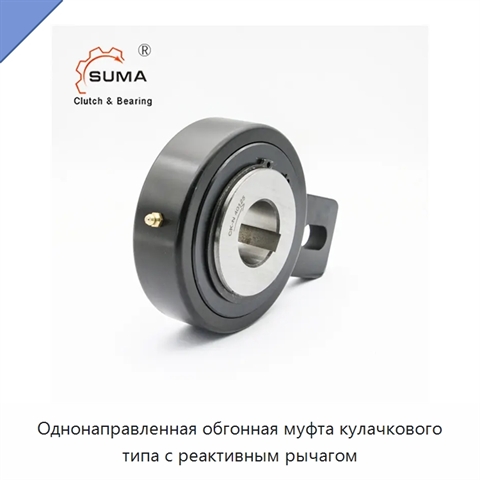

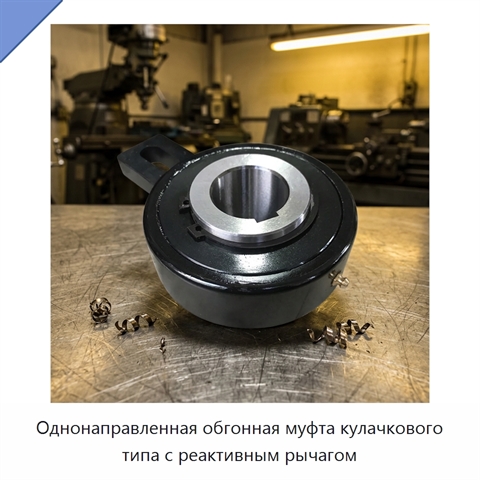

Однонаправленная обгонная муфта кулачкового типа с реактивным рычагом

Однонаправленная обгонная муфта кулачкового типа оснащена сепараторами с заклинивающими элементами. Внутренняя и наружная обоймы центрируются втулками, а крутящий момент передаётся от вала к внутренней обойме через шпонку; допуск вала должен соответствовать h6. При работе в качестве устройства блокировки обратного хода рычаг, закреплённый на наружной обойме, устанавливается между двумя кронштейнами; в другом варианте в петлевое отверстие вставляется штифт. Фиксация на станине машины останавливает вращение муфты. Для прерывистой подачи рычаг крепится продольно через отверстие под толкатель или аналогичный элемент. Рычагу необходим зазор, допускающий осевое перемещение и предотвращающий перегрузку втулок. Муфта поставляется со смазкой. Она изготовлена из стали, снабжена герметичными уплотнениями и имеет класс точности p0.
