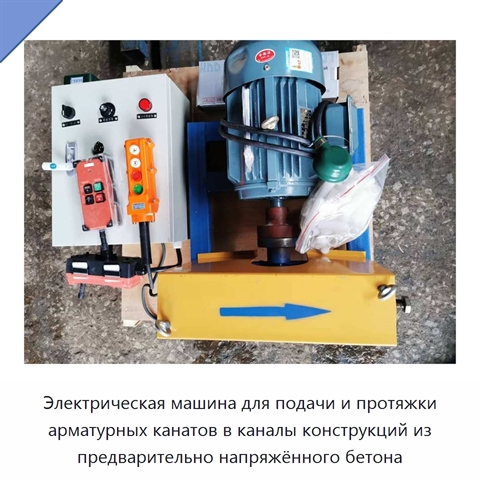

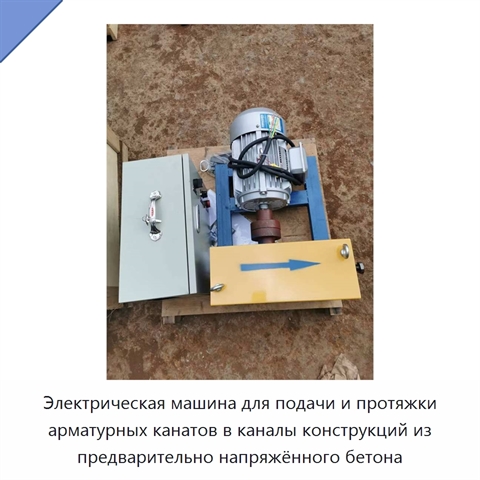

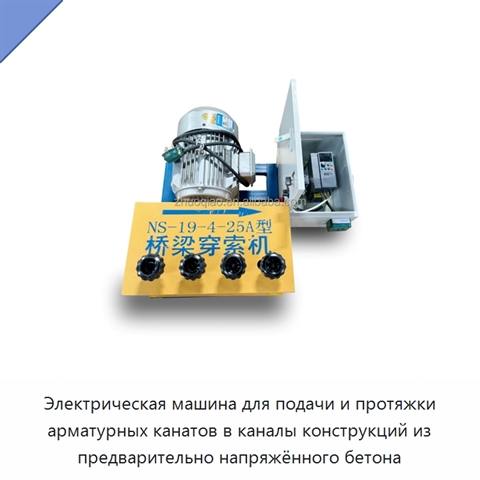

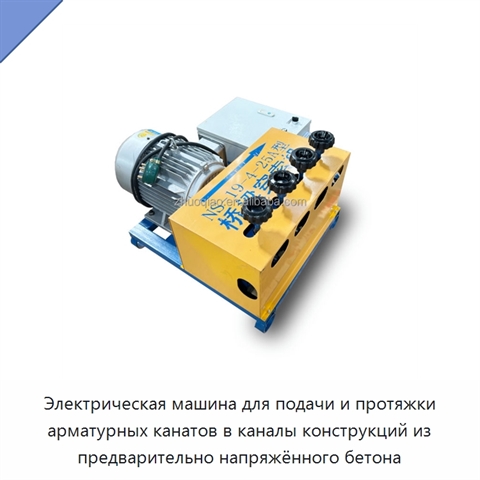

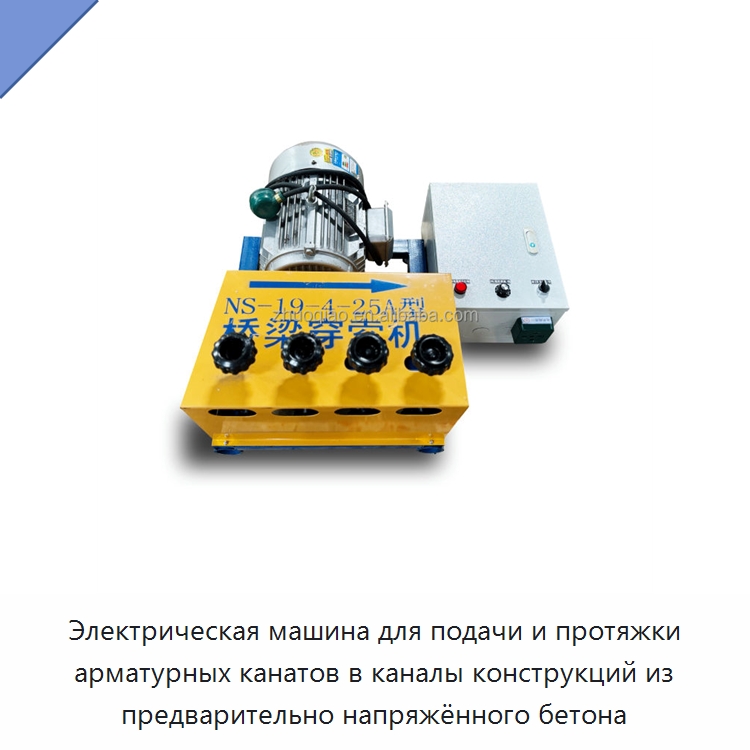

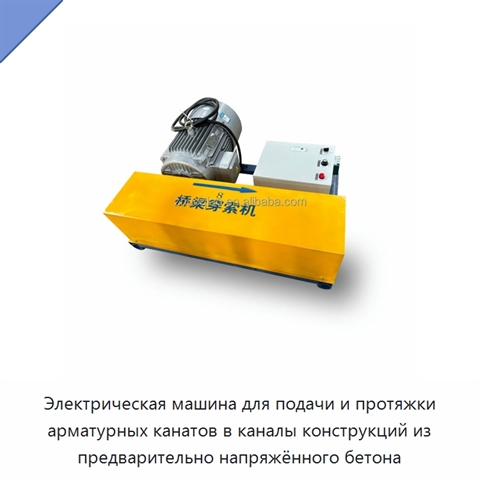

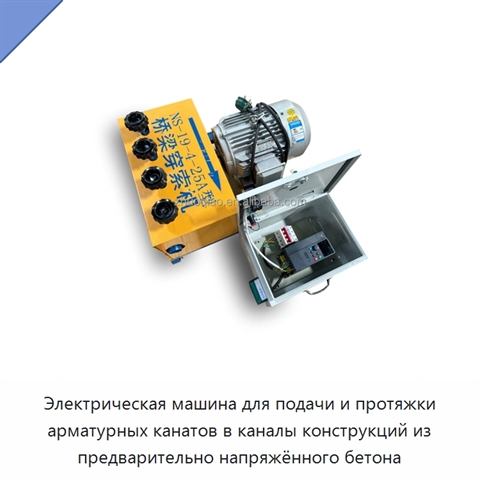

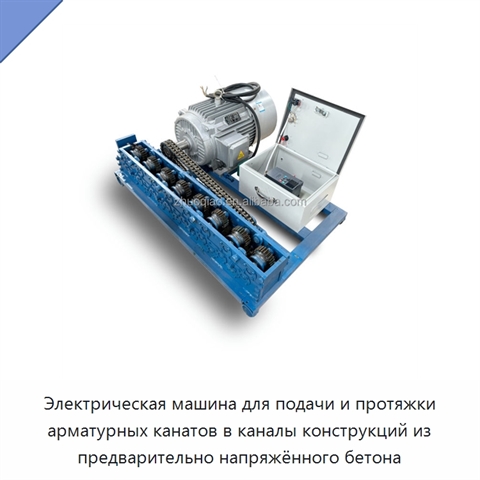

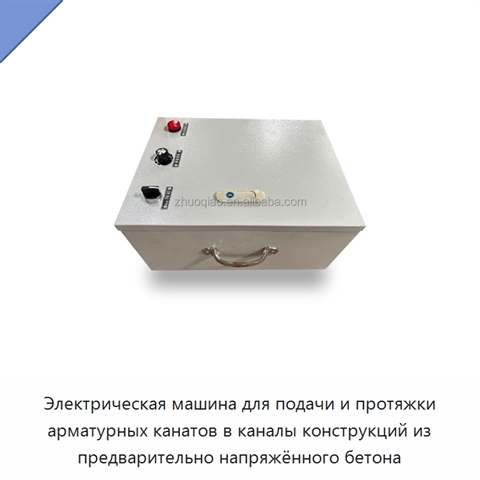

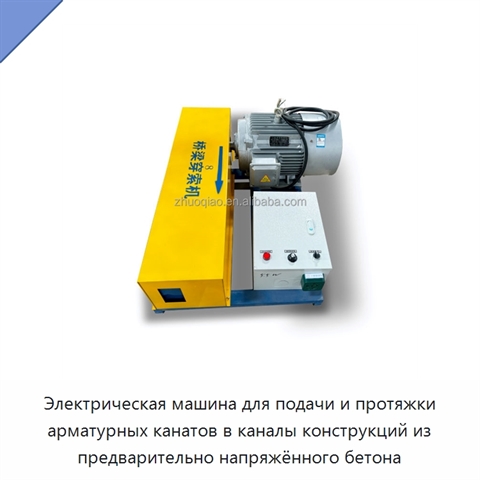

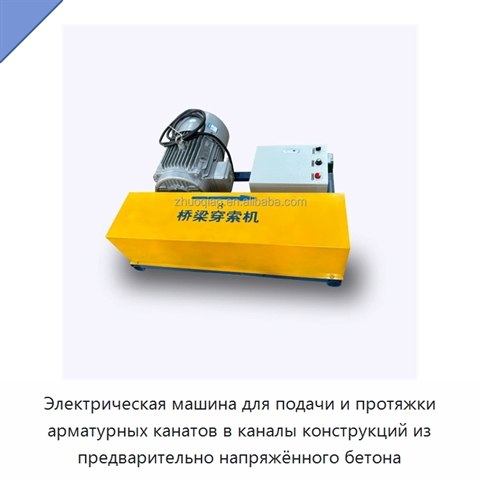

Электрическая машина для подачи и протяжки арматурных канатов в каналы конструкций из предварительно напряжённого бетона

Электрическая машина для подачи и протяжки арматурных канатов предназначена для механизированного ввода стальных арматурных канатов в предварительно заложенные каналы конструкций из предварительно напряжённого бетона. Она выполняет подачу и втягивание каната при работах по последующему натяжению в мостовых, строительных и гидротехнических сооружениях. Электродвигатель мощностью от 3 до 18,5 кВт через зубчатую передачу и редуктор приводит в действие тяговые колёса либо тяговое устройство. В кинематическую схему входят приводной вал и звёздочка или шкив. Зажимное устройство фиксирует один конец каната, а вращение тягового узла создаёт усилие для его перемещения вдоль канала. Три группы прижимных роликов обеспечивают захват и устойчивое перемещение арматурного каната. Рабочая скорость составляет от 1 до 80 м/мин, масса — 78 или 80 кг. Механизированная подача уменьшает отклонение и перекручивание прядей в канале, повышает точность их размещения и снижает трудоёмкость по сравнению с ручной протяжкой. Машина применяется в мостовых балках, опорах и пролётных строениях, плитах перекрытий и фундаментах зданий, а также в бетонных элементах плотин.
