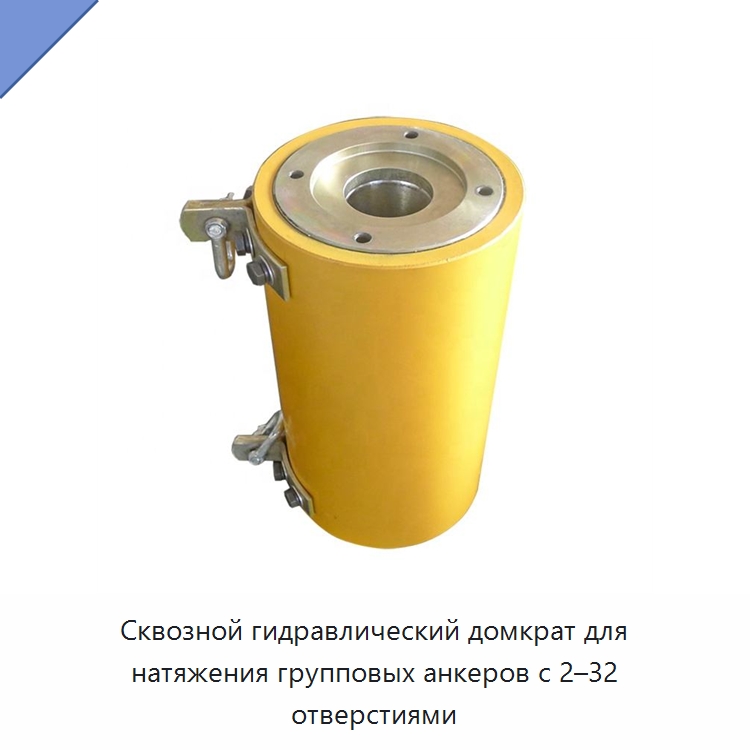

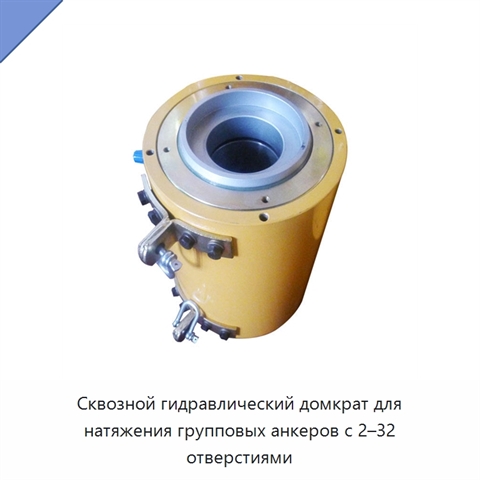

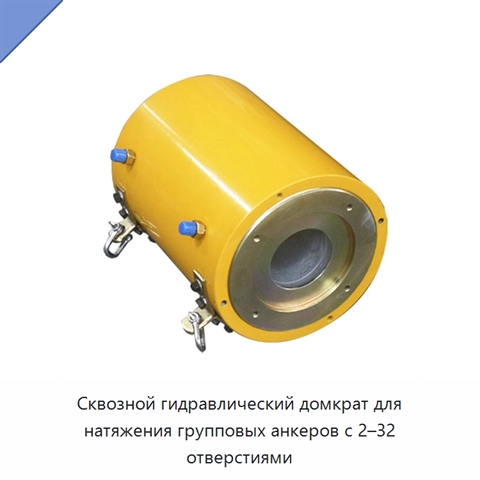

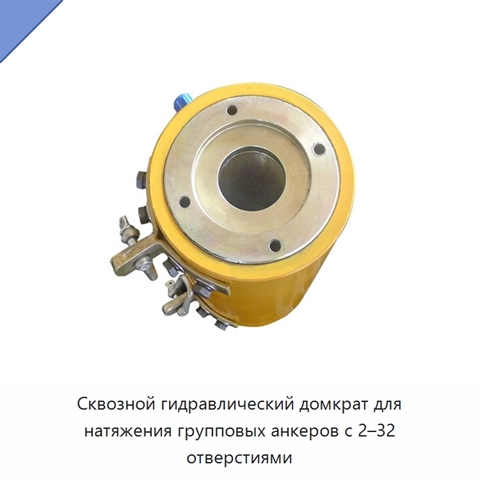

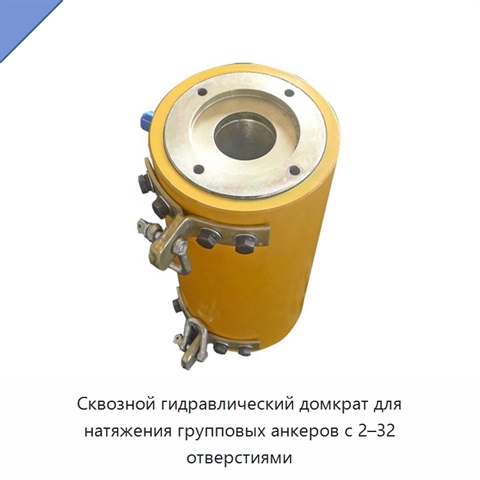

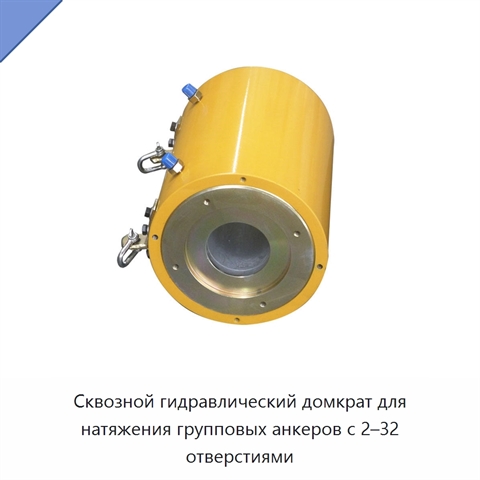

Сквозной гидравлический домкрат для натяжения групповых анкеров с 2–32 отверстиями

Сквозной гидравлический домкрат предназначен для натяжения арматурных канатов и стальной проволоки в системах последующего напряжения. Полая конструкция позволяет работать с различными групповыми анкерами, включая круглые анкеры с несколькими отверстиями. В конструкции применена высокопрочная сталь, усовершенствованы конструктивная схема, уплотнения и технология обработки; исполнение имеет уменьшенную массу. Варианты домкрата имеют номинальное усилие натяжения от 705 до 6566 кН, сквозное отверстие диаметром от 60 до 240 мм, ход натяжения 200 мм и массу от 40 до 610 кг. Варианты по тоннажу охватывают диапазон 70–650 т и рассчитаны на анкеры с 2–32 отверстиями. Неподвижную часть образуют цилиндр, регулирующая гайка, торцевая крышка, прижимное кольцо, передняя и задняя уплотнительные пластины и сквозная втулка. Поршень и инструментальный анкер образуют подвижную часть. При подаче гидравлического масла подвижная часть перемещается в направлении натяжения; при обратном перемещении поршень возвращается, завершая операцию. Домкрат может работать совместно с анкерным узлом, электрическим масляным насосом, смесителем, инъекционной машиной и устройством подачи арматурного каната или стальной проволоки. В комплект одного домкрата входят две масляные трубки.

Наименование производителя

Liuzhou LingQiao Tensioning Various Types of Group Anchors Hollow Hydraulic Jack, LINGQIAO Electric Hydraulic Hollow Multi Holes Round PC Anchor Stressing Jack for Post Tension Prestressing Project
