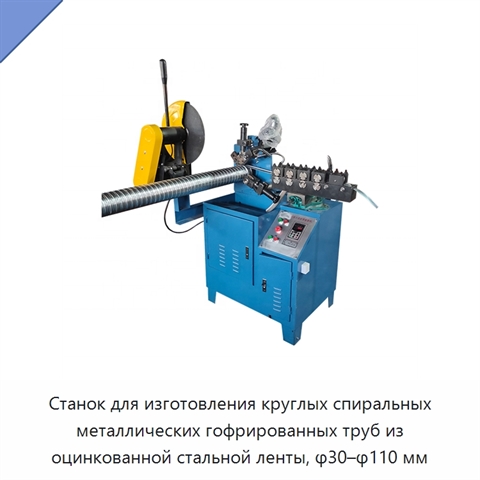

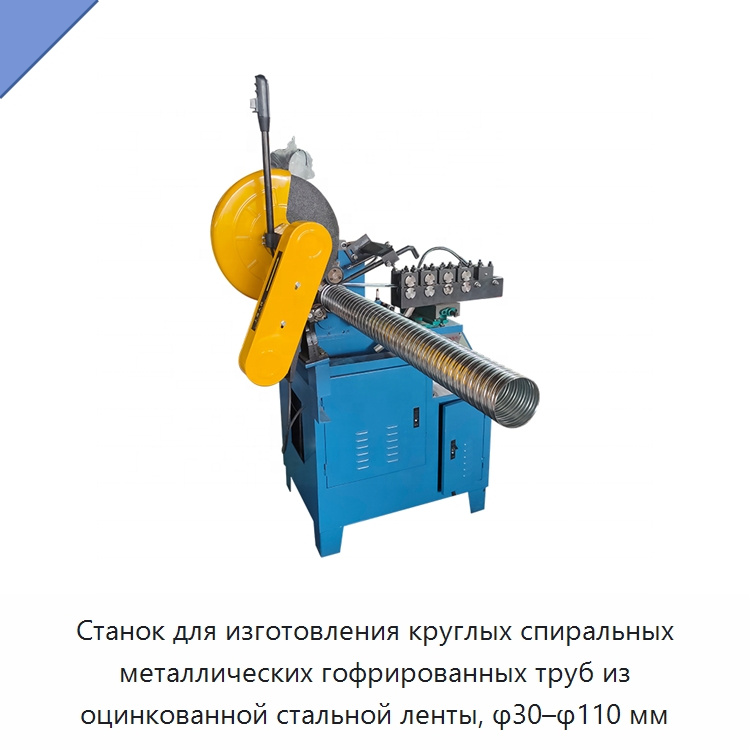

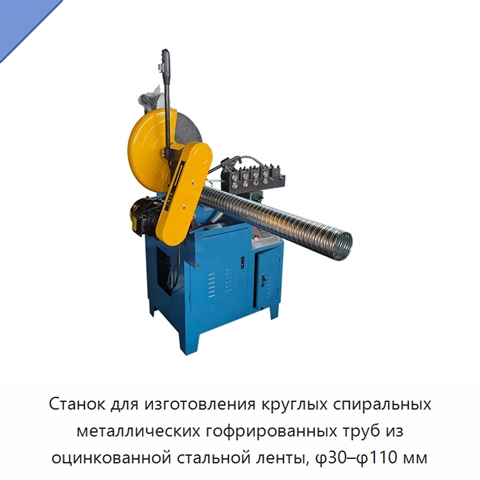

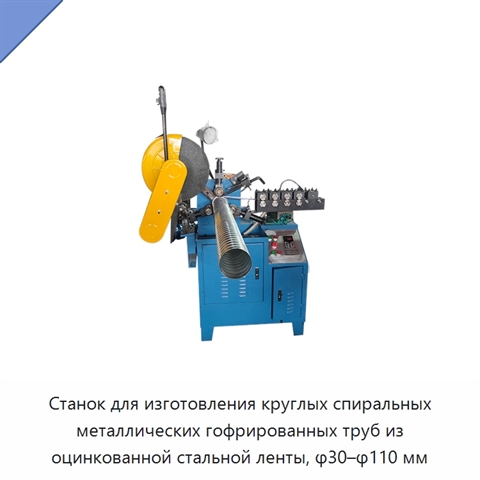

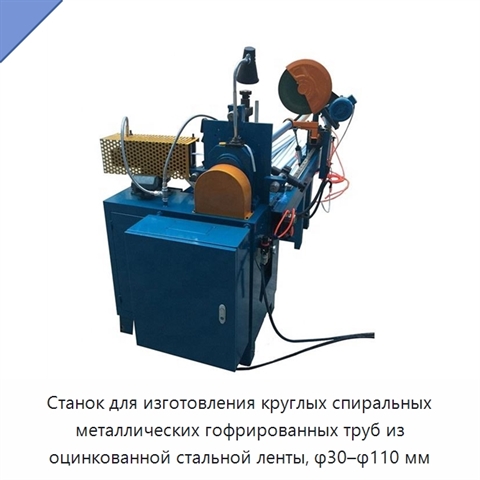

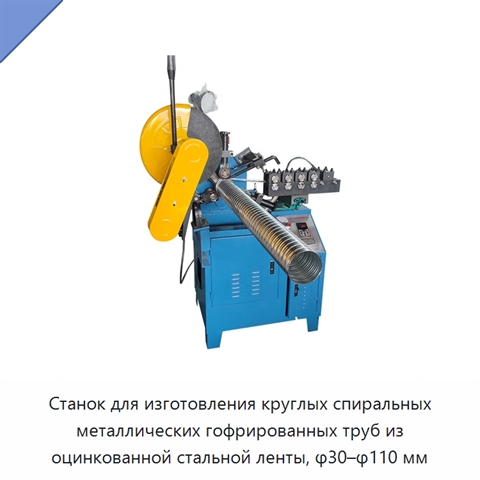

Станок для изготовления круглых спиральных металлических гофрированных труб из оцинкованной стальной ленты, φ30–φ110 мм

Станок формирует круглые спиральные металлические гофрированные трубы из рулонной оцинкованной стальной ленты для устройства резервных каналов в предварительно напряжённых бетонных конструкциях. Лента протягивается двумя прямозубыми шестернями, находящимися в зацеплении с косозубым колесом на валу-сердечнике, проходит через четыре группы роликов для образования волн и отбортовок, навивается на сердечник, после чего соединяется прижимным колесом с подрезкой и обжатием. Вал-сердечник приводится двигателем с бесступенчатой регулировкой скорости. Мощность составляет 4,5 кВт, напряжение — 380 В, частота вращения — 2840 об/мин. Станок рассчитан на фиксированную ширину ленты 36 мм и выпускает трубы диаметром φ30–φ110 мм с шагом 28 мм. Производительность составляет 4–6 м/мин, расход — 12 л/мин. Габаритные размеры — 1600 × 1300 × 1600 мм, масса — 200 кг. Материалами обрабатываемых труб служат углеродистая и нержавеющая сталь. Основными компонентами являются ПЛК и двигатели.
