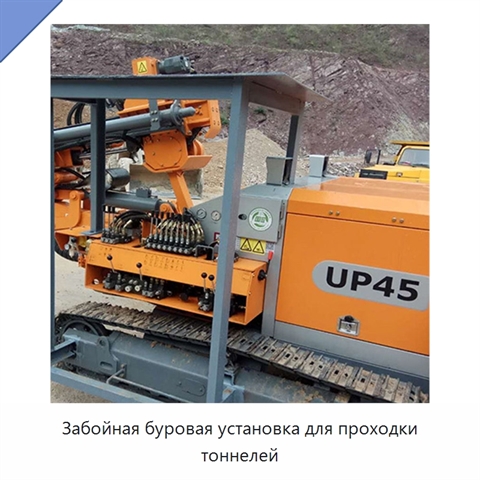

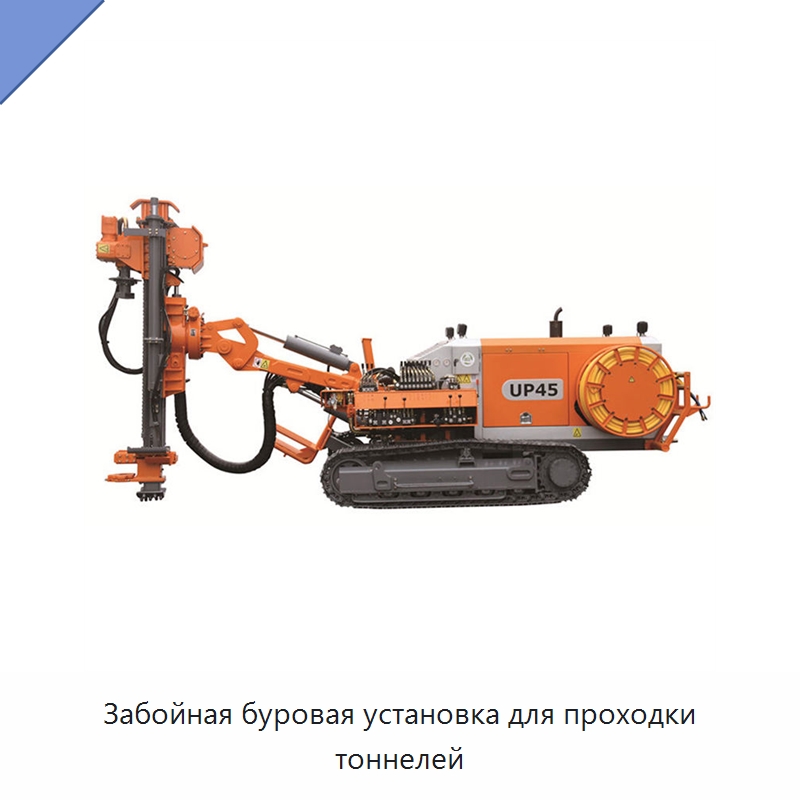

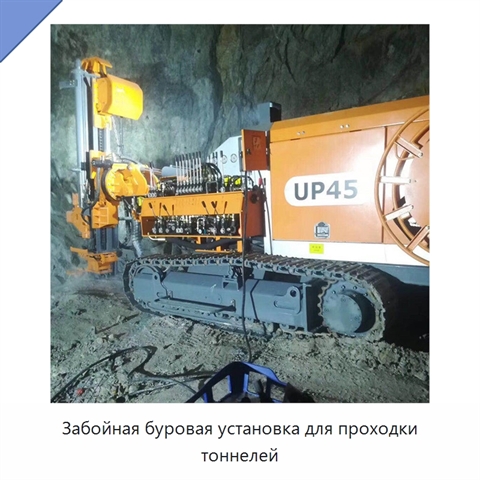

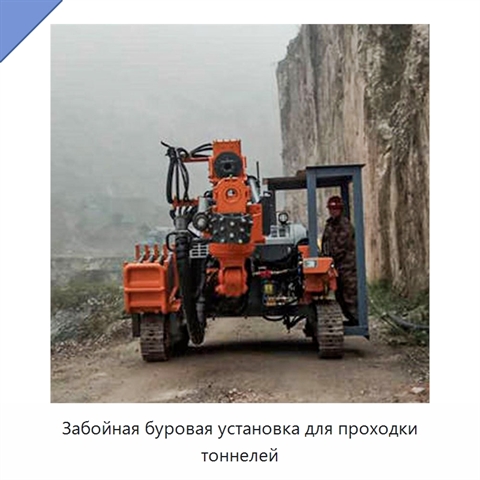

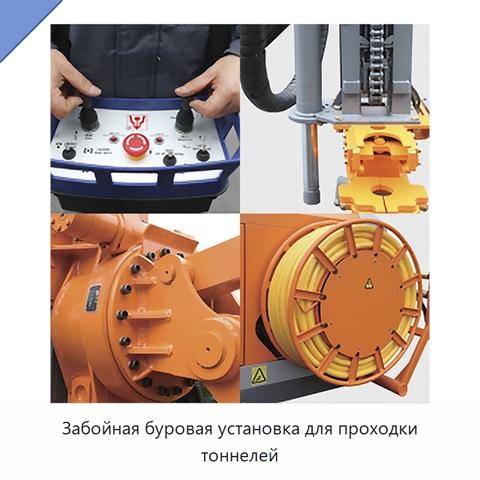

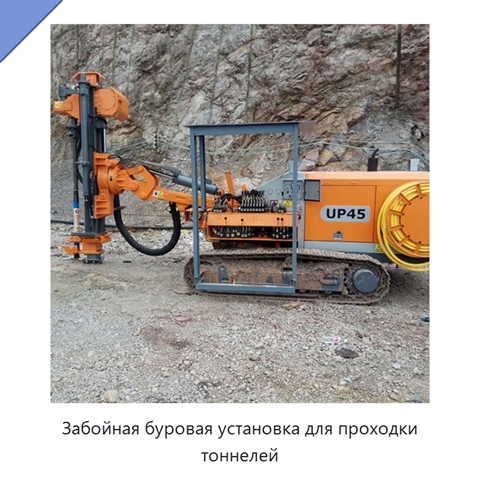

Забойная буровая установка для проходки тоннелей

Забойная буровая установка предназначена для бурения отверстий в рабочем забое. Диапазон диаметра бурения составляет 90–130 мм, глубина бурения — 30 м. Рабочее напряжение — 380 В. Кабельная катушка рассчитана на 50 м кабеля. Размер бурильной трубы — 68 × 1200 мм; предусмотрено 24 + 1 трубы. Длина подающей балки составляет 3010 мм, а усилие подъёма и подачи — 25 кН. Скорость передвижения имеет значения 3 и 1,5 км/ч. Максимальный крутящий момент равен 2600 Н·м, скорость вращения — 68–103 об/мин. Угол поворота шарнирного механизма составляет 360°, угол поворота подающей балки — 360°. Установка преодолевает уклон до 30°. Давление воздушного компрессора находится в диапазоне 10–25 бар, производительность по воздуху — 4,5–15 м³/мин. Размеры рабочего забоя по ширине и высоте — 5250 × 4057 мм. Габаритные размеры установки — 6000 × 2400 × 2550 мм, масса — 7500 кг. Размер погружного пневмоударника — 76,2 или 101,6 мм.
