Артикул: 130-562
Модель: СК-795
Секция: Дополнительная

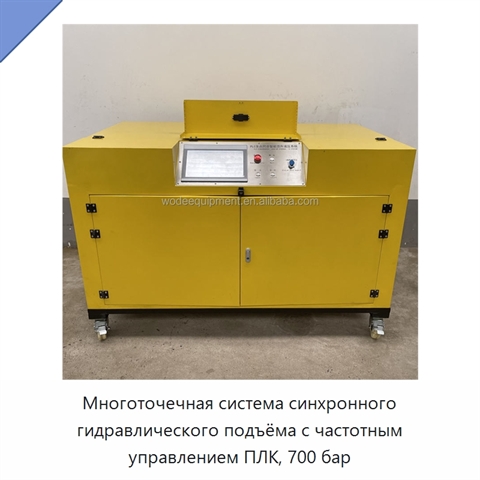

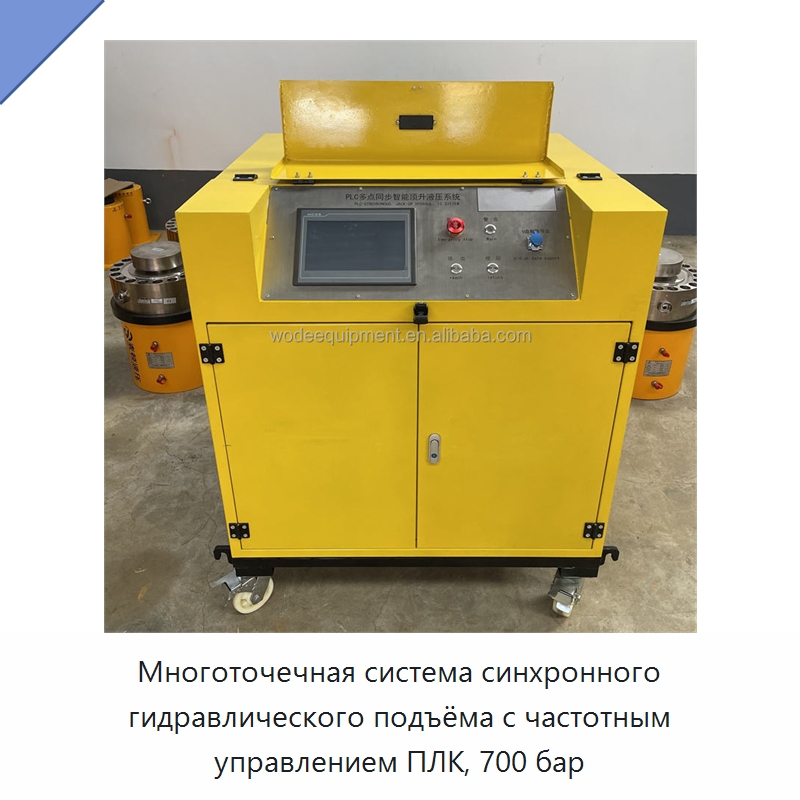

Многоточечная система синхронного гидравлического подъёма с ПЛК и управлением 1–32 каналами, 700 бар
Многоточечная система синхронного гидравлического подъёма выполнена как электрогидравлическая насосная станция с управлением от ПЛК. Гидравлическая часть включает один главный электромагнитный клапан, 32 электромагнитных клапана и гидравлический замок. От 1 до 32 каналов могут работать в синхронной связи; для 1–32 ступеней доступно раздельное либо комбинированное управление. Поток регулируется переключающим клапаном: изменение частоты его срабатывания позволяет непрерывно изменять подачу масляного насоса. Вместе с электронным управлением это образует замкнутые контуры по давлению и перемещению, которые согласуют работу гидравлических домкратов при подъёме и опускании и поддерживают баланс нагрузки при взвешивании. Система измеряет ход и выходной тоннаж, а расхождение по перемещению при синхронизации не превышает ±0,5 мм. Максимальное рабочее давление системы — 700 бар. Режим управления основан на широтно-импульсной модуляции, работа задаётся через человеко-машинный интерфейс, а для сигнализации используется световой индикатор. Питание — 380 В, 50 Гц, по трёхфазной пятипроводной схеме. Для исполнений на 4 и 8 точек мощность двигателя равна 2,2 кВт, подача — 2 л/мин, объём масляного бака — 130 л, а масса составляет соответственно 220 и 240 кг. Исполнения на 12, 16 и 24 точки имеют двигатель мощностью 5,5 кВт и подачу 4 л/мин; объём бака и масса равны соответственно 130 л и 260 кг, 200 л и 380 кг, 200 л и 432 кг.
Задать вопрос Искать на Baidu
Какую задачу решает система синхронного гидравлического подъёма
Многоточечная система синхронного гидравлического подъёма применяется при подъёме и обслуживании мостов, замене резиновых опорных частей, подъёме эстакад, домкрачивании и корректировке положения оборудования.
Характеристики СК-795
Модель (по базе 91Т)СК-795
Область примененияподъём моста
Источник питанияэлектрический
Давлениевысокое давление
Система синхронного гидравлического подъёма изготавливается в различных исполнениях, типоразмерах и комплектациях. Технические характеристики СК-795 могут быть изменены под требования заказчика.
Дата последней проверки актуальности информации: 31.07.26
Производитель и характеристики проверены.
