Артикул: 119-133
Модель: ЮЖ-12
Секция: Дополнительная

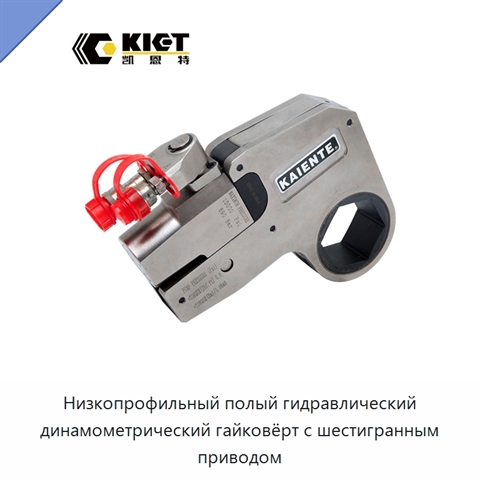

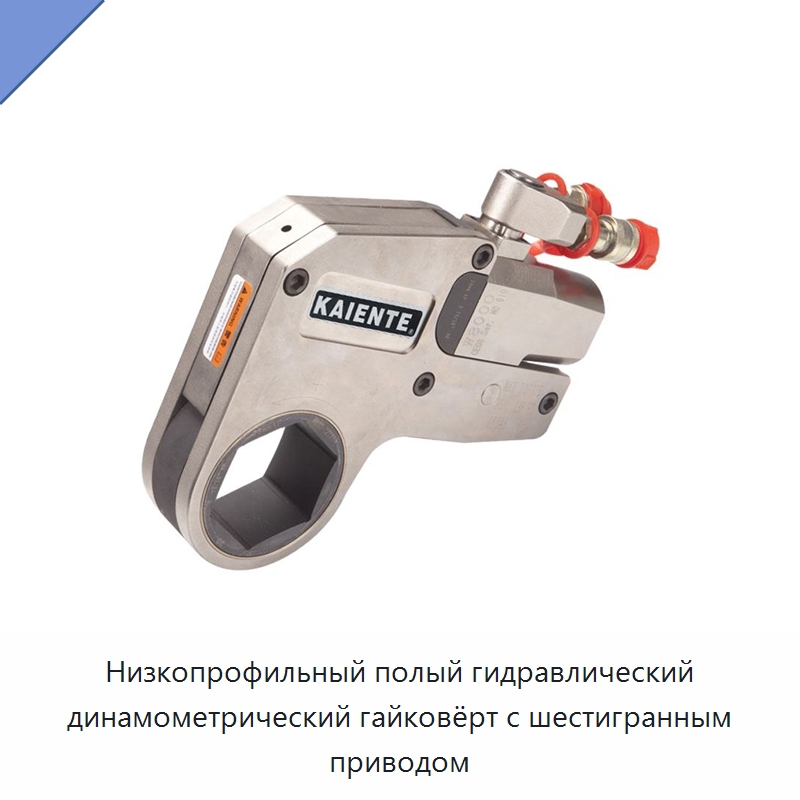

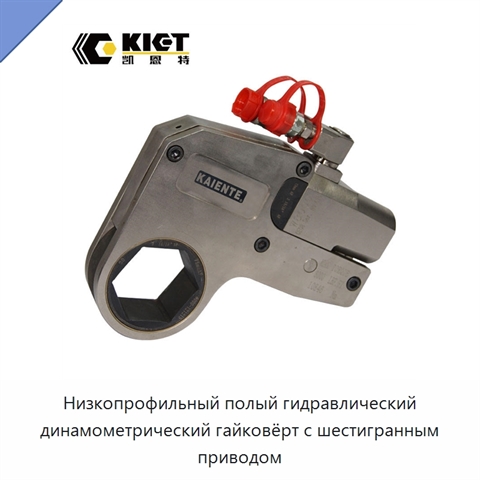

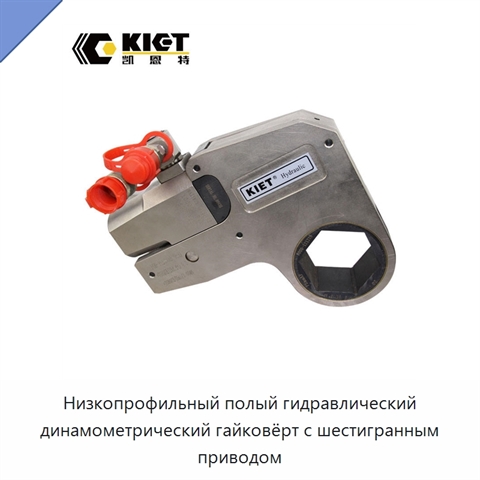

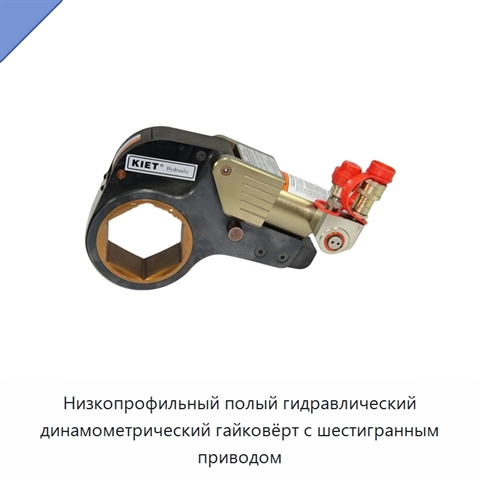

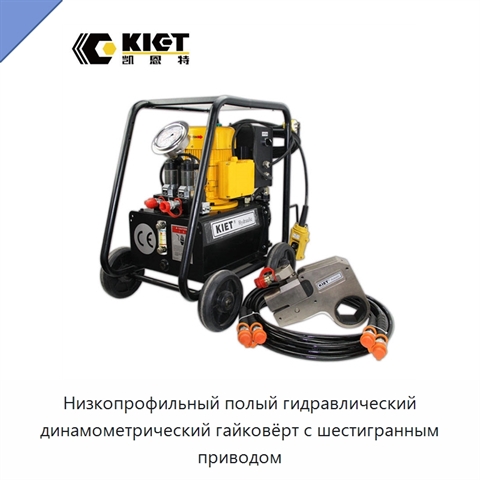

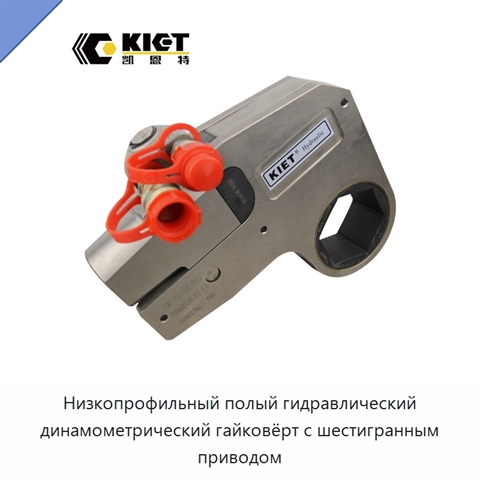

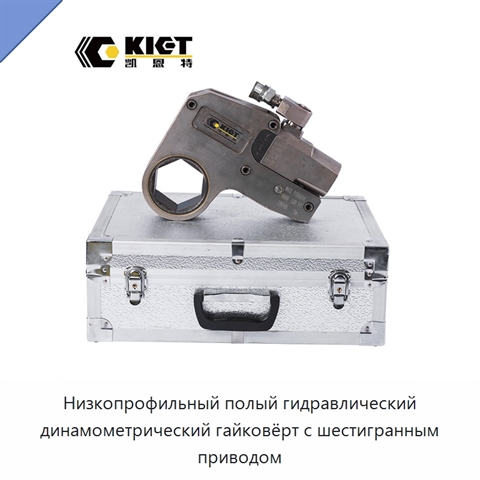

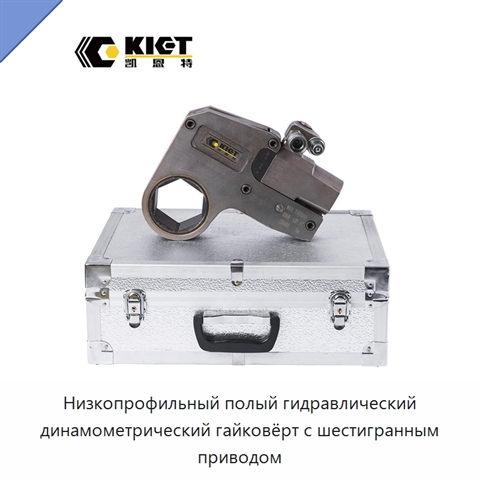

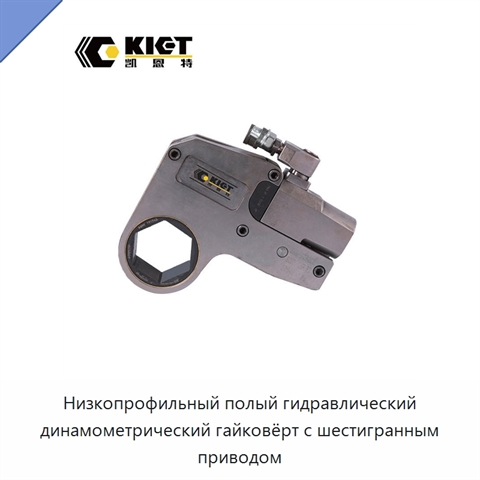

Низкопрофильный полый гидравлический динамометрический гайковёрт с шестигранным приводом
Низкопрофильный полый гидравлический динамометрический гайковёрт выполнен с шестигранным приводом и рассчитан на рабочее давление до 70 МПа (700 бар). Сверхтонкие компактные цилиндры, низкопрофильные кассеты и малый радиус носовой части позволяют работать при ограниченном зазоре. Крутящий момент остаётся постоянным на всём ходе, а точность выходного крутящего момента достигает ±3 %. За один рабочий цикл гайка поворачивается на 30°, после чего гидравлический поршень выполняет быстрый обратный ход. Соединительные муфты и шестигранный ключ поворачиваются на 360°, а поворотная муфта рукава — на 360° × 180°. Защита от обратного хода препятствует проворачиванию болта вместе с гайкой. Сменные квадратный привод и шестигранный ключ позволяют применять разные торцевые головки. Конструкция без штифтового соединения оснащена гидравлическим поршнем быстрого возврата и автоматическим храповым приводом. Линейная реакционная опора уменьшает внутренние деформации. Никелированная поверхность обладает коррозионной стойкостью в жёстких условиях. Бронзовые втулки предотвращают заклинивание храпового механизма в боковых пластинах, а медный вкладыш исключает контакт храпового колеса со стенкой. Для гайковёрта доступны стандартные детали, принадлежности и различные редукционные втулки.
Задать вопрос Искать на Baidu
Какую задачу решает низкопрофильный гидравлический динамометрический гайковёрт
Низкопрофильный гидравлический динамометрический гайковёрт применяют для работы с гайками и болтами сменными шестигранными головками в местах с малым зазором при давлении до 70 МПа (700 бар).
Характеристики ЮЖ-12
Модель (по базе 91Т)ЮЖ-12
Раскрытие губок3/4 дюйма
Материалнержавеющая сталь, сплав
Толщина—, не нормируется
Защита от обратного ходапредотвращает проворачивание болта вместе с гайкой
Комплектующиестандартные детали и принадлежности
Конструкциянизкопрофильная, полая
Максимальный крутящий момент2712, 5423, 10846 и 20337 Н·м; 2000, 4000, 8000, 15000 и 47453 фунт·фут
Механизм приводахраповой
Поворот соединительных муфт и шестигранного ключа360°
Рабочее давлениедо 70 МПа (700 бар), 700 бар / 70 МПа
Размер сменных шестигранных головок30–55, 41–75, 50–90, 65–110 и 50–130 мм; 1 1/4–2 3/16, 1 5/8–2 15/16, 2–3 1/2, 2 9/16–4 1/4 и 2–5 1/8 дюйма
Размер шестигранной приводной кассеты36–60, 55–80, 65–95, 80–115 и 80–155 мм; 1 7/16–2 3/8, 2 3/26–3 1/8, 2 9/16–3 7/8, 3 1/8–4 5/8 и 3 1/9–6 1/8 дюйма
Сменные элементыквадратный привод и шестигранный ключ
Тип приводашестигранный
Точность выходного крутящего момента±3 %
Низкопрофильный гидравлический динамометрический гайковёрт изготавливается в различных исполнениях, типоразмерах и комплектациях. Технические характеристики ЮЖ-12 могут быть изменены под требования заказчика.
Дата последней проверки актуальности информации: 31.07.26
Производитель и характеристики проверены.
Люди, которые искали Низкопрофильный гидравлический динамометрический гайковёрт, также смотрели:
+5 фотоНизкопрофильный полый гидравлический динамометрический гайковёрт с шестигранной кассетой
Модель: ЦКАШ-123
Низкопрофильный полый гидравлический динамометрический гайковёрт оснащён шестигранной кассетой и имеет конструкцию двойного действия. Максимальное давление составляет 70 МПа. В конструкции применяются сплав, легированная сталь и нержавеющая сталь. Гайковёрт рассчитан на работу со сталью и нержавеюще
+5 фотоПолый гидравлический динамометрический гайковёрт из сплава и нержавеющей стали, 1094–10941 Н·м
Модель: БПШ58-8
Полый гидравлический динамометрический гайковёрт выполнен с использованием сплава и нержавеющей стали. Диапазон крутящего момента составляет 1094–10941 Н·м, максимальное давление — 700 бар, напряжение — 220 В. Система измерения метрическая. Гайковёрт рассчитан на болты размером 30–64 мм и гайки разм
+5 фотоНизкопрофильный кассетный гидравлический динамометрический гайковёрт с полым шестигранником, 585–5858 Н·м
Модель: ЖБФ-91
Низкопрофильный кассетный гидравлический динамометрический гайковёрт имеет полую шестигранную кассету, регулируемый храповый механизм и гидравлический привод двойного действия. Корпус изготовлен из высокопрочного алюминиево-титанового сплава. Небольшая масса сочетается с высоким отношением крутящего

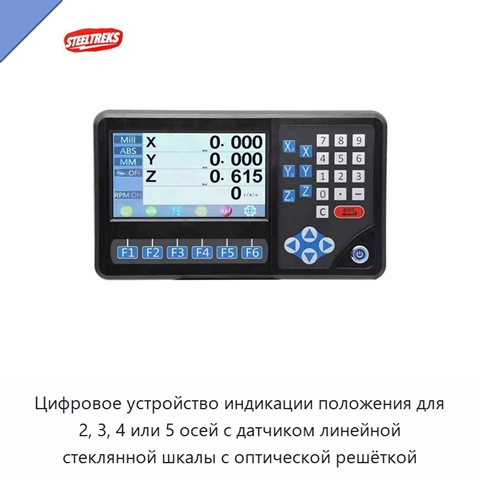

+5 фотоЦифровое устройство индикации положения для 2, 3, 4 или 5 осей с датчиком линейной стеклянной шкалы с оптической решёткой
