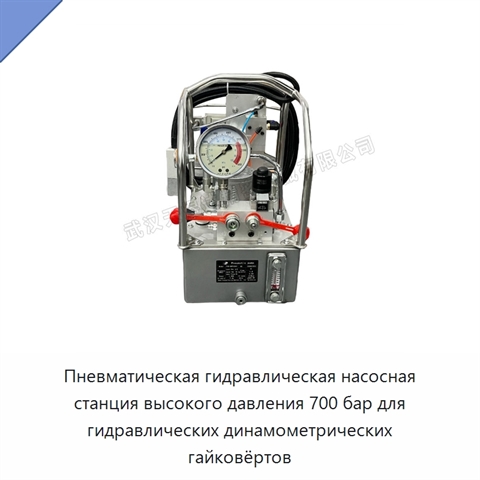

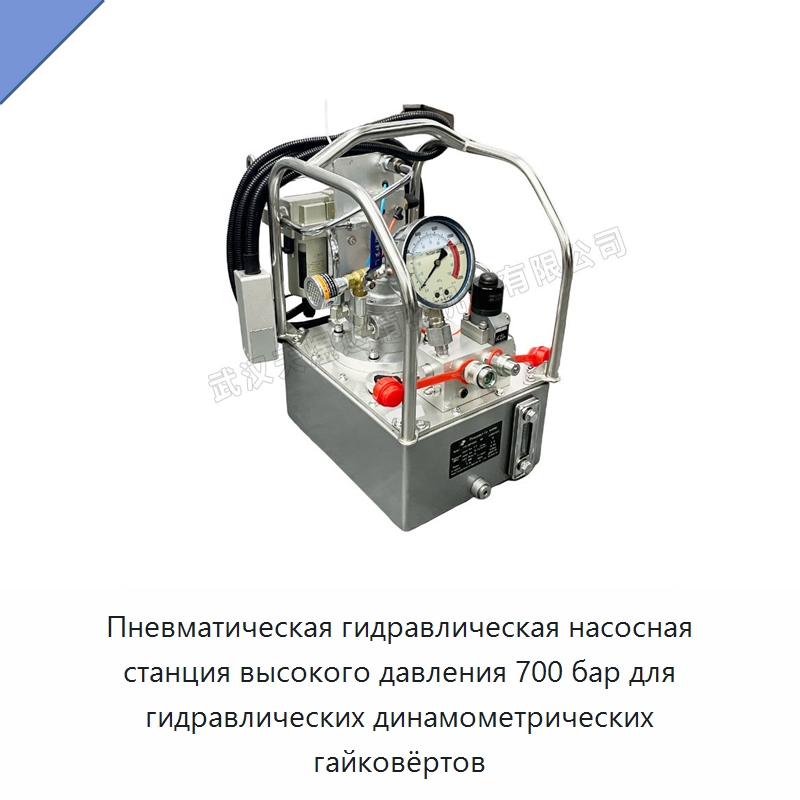

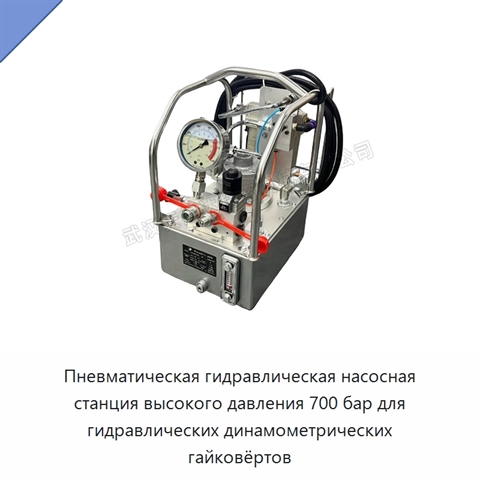

Пневматическая гидравлическая насосная станция высокого давления 700 бар для гидравлических динамометрических гайковёртов

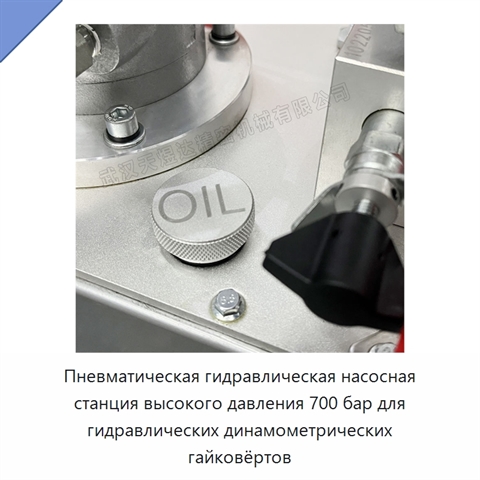

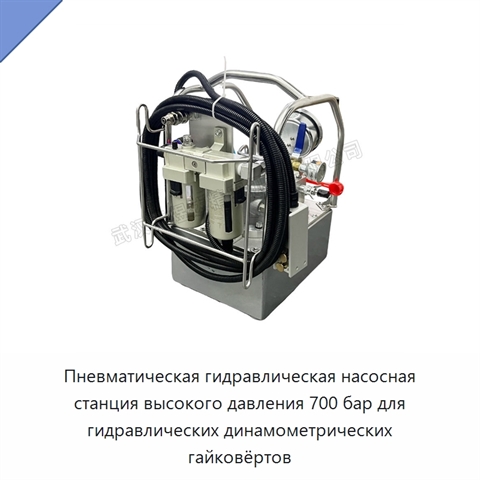

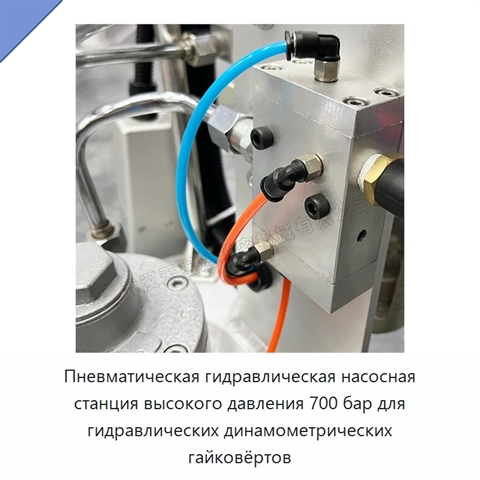

Трёхступенчатый насос двустороннего действия с пневматическим приводом создаёт гидравлическое давление для питания гидравлических динамометрических гайковёртов. Автоматическое переключение трёх режимов давления и подачи обеспечивает расход 8 л/мин при 6 МПа, 1,6 л/мин при 32 МПа и 0,8 л/мин при 70 МПа. Максимальное рабочее давление составляет 70 МПа (700 бар), а выходное давление плавно регулируется в диапазоне 40–700 бар. На высоконапорном выходе установлен предохранительный клапан; низконапорный выход настроен на давление 5–7 МПа. Корпус из алюминиево-титанового сплава уменьшает массу станции и упрощает её перемещение. Стандартная конфигурация позволяет одновременно питать два гидравлических динамометрических гайковёрта; возможно исполнение для одновременной работы с четырьмя гайковёртами. Радиатор и вентилятор обеспечивают отвод тепла, при этом вентилятор включается при температуре масла 35 °C. Станция оснащена баком вместимостью 8 л, имеет габариты 400 × 310 × 440 мм и массу 21 кг. Номинальная мощность составляет 1,3 кВт, номинальное напряжение — 220 В. Пневмопривод работает от сжатого воздуха с давлением 4–8 бар. Рабочий температурный диапазон составляет от -10 до 80 °C; для гидросистемы применяется масло ISO VG 46.
