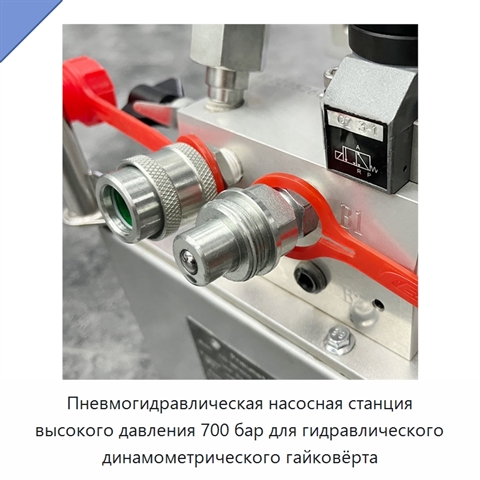

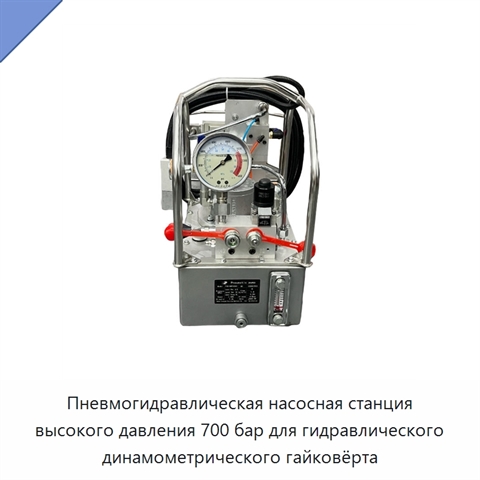

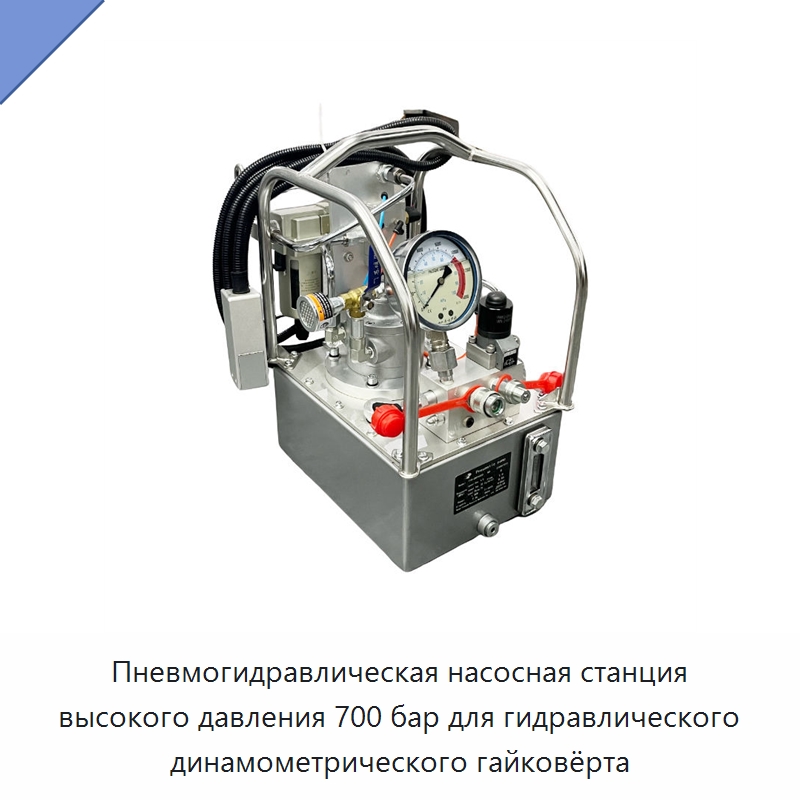

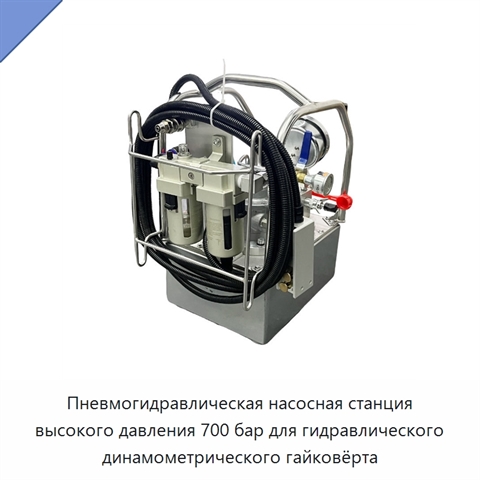

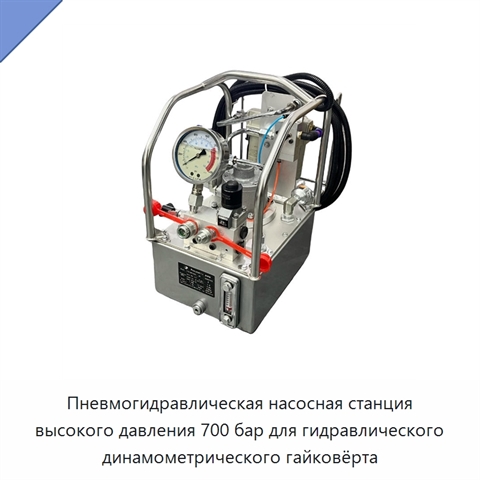

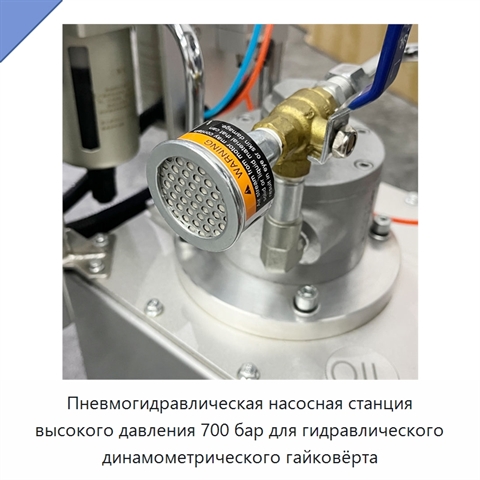

Пневмогидравлическая насосная станция высокого давления 700 бар для гидравлического динамометрического гайковёрта

Пневмогидравлическая насосная станция предназначена для питания гидравлических динамометрических гайковёртов. Трёхступенчатый насос двустороннего действия автоматически переключается между тремя режимами давления и расхода: 8 л/мин при 6 МПа, 1,6 л/мин при 32 МПа и 0,8 л/мин при 70 МПа. Выходное давление плавно регулируется в диапазоне от 40 до 700 бар, а максимальное рабочее давление составляет 70 МПа. Стандартная конфигурация позволяет одновременно приводить в действие два гайковёрта; предусмотрено исполнение для подключения четырёх гайковёртов. Корпус насоса изготовлен из алюминиево-титанового сплава. Питание пневмодвигателя осуществляется сжатым воздухом давлением 4–8 бар. Высоконапорный выход защищён предохранительным клапаном, настройка низконапорного выхода составляет 5–7 МПа. Насосная станция оснащена баком для рабочей жидкости объёмом 8 л, радиатором и вентилятором, который включается при температуре масла 35 °C. Применяется гидравлическая жидкость ISO VG 46. Мощность составляет 1,3 кВт, габариты — 400 × 310 × 440 мм, рабочая температура — от −10 до +80 °C.
